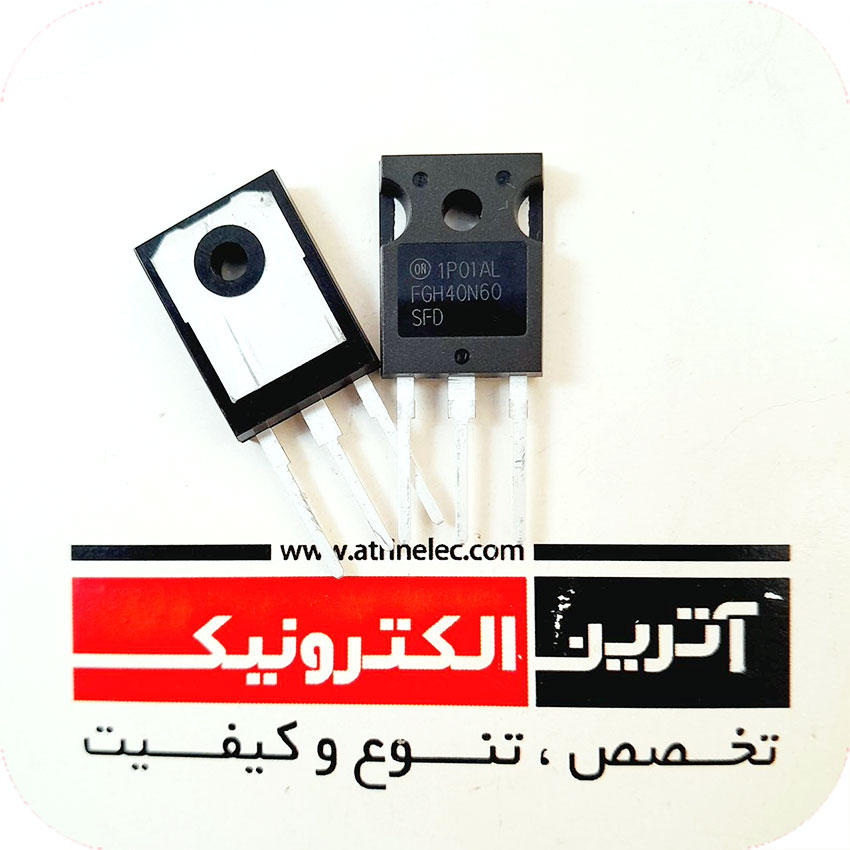

FGH40N60SFD اریجینال واردات از Digi-Key اتریش (افزایش قیمت جهانی)

FGH40N60SFD

ای جی بی تی فست 40 آمپر 600 ولت ON اریجینال/ دیود هرزگرد سریع فرکانس بالا/ `A1DE3SW600V, 40 A Field Stop IGBT

تعداد

تخفیف

قیمت

4.0 %

~~804,500 تومان~~ 772,400 تومان

+50

4.9 %

~~797,000 تومان~~ 765,100 تومان

+200

5.8 %

~~789,400 تومان~~ 757,800 تومان

+500

6.7 %

~~781,800 تومان~~ 750,500 تومان

موجودی:

214

افزودن به سبد خرید حذف از سبد

برند: FAIRCHILD پکیج: TO-247 وزن: 6.0g دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: IGBT معمولی و ماژول Discrete،سه پایه تمام IGBT ها قطعات الکترونیکی و داخلی ترانزیستور-ماسفت-IGBT همه قطعات داخلی دستگاه جوش

نقد و بررسی اجمالی

ای جی بی تی فست 40 آمپر 600 ولت ON اریجینال/ دیود هرزگرد سریع فرکانس بالا/ `A1DE3SW600V, 40 A Field Stop IGBT

دریافت دیتا شیت

600V, 40 A Field Stop IGBT
ای جی بی تی فست 40 آمپر 600 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا

موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها

مشخصات:

مشخصات - پارامترها	مقادیر
خانواده	IGBT
سریIGBT	IGBT Transistors
تعداد پین	3
پکیج	TO-247
ولتاژکاری	600V
جریان کاری	40A
VCE	600V
IC(25°C)	80A
IC(HIGH TEMP)	40A
VGE	±20V
Ptot-PD	290W
VGE(th)	4-5-6.5V
VCE(sat)	2.5-2.9V
ICM-IC PULSE	120A
IF(25°C)	-
IF(HIGH TEMP)	-
td(ON)	25ns
tr	42ns
td(off)	115ns
Trr	45ns
IGBT PACK	1
Thermistors	-
ابعاد	15.87x20.82x4.82mm
دمای کاری	150+~55-
برند	ON
کشور سازنده	-
کیفیت	ارجینال واردات از Digi-Key اتریش
نوع مونتاژ	DIP
ویژگی خاص	دیود هرزگرد سریع فرکانس بالا

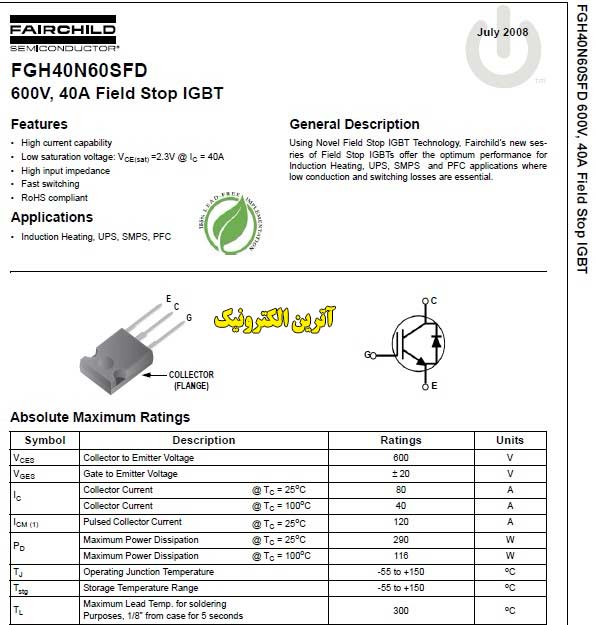

Fairchild Semiconductor Corporation

General Description
Using Novel Field Stop IGBT Technology, Fairchild’s new sesries
of Field Stop IGBTs offer the optimum performance for
Induction Heating, UPS, SMPS and PFC applications where
low conduction and switching losses are essential.

Features
• High current capability
• Low saturation voltage: VCE(sat) =2.3V @ IC = 40A
• High input impedance
• Fast switching
• RoHS compliant
Applications
• Induction Heating, UPS, SMPS, PFC
