آیسی گیت درایور IGBT و ماسفت اپتوکوپلری خروجی2 آمپر IGBT Gate Drive Power MOS FET Gate Drive,DIP-8
IGBT Gate Drive
Power MOS FET Gate Drive,DIP-8
Transistor Inverter
Inverter For Air Conditionor
TOSHIBA Photocoupler GaAℓAs IRED + Photo IC
آیسی گیت درایور IGBT و ماسفت اپتوکوپلری خروجی 2 آمپر
اریجینال توشیبا ژاپن
موارد مصرف:
استفاده در انواع صنایع از جمله بردهای درایو دستگاه های جوش و برش و اینورتری
مخابراتی
مدارات عمومی
درایورهای دور موتور و .....
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
المان قطع ووصل جریان وولتاژالمان محافظت |
سری |
آیسی گیت درایور IGBT و ماسفت |
تعداد پین |
8 |
پکیج |
DIP-8 |
VR |
5V |
ICC-IF |
20mA |
VCC-VDR |
15V~30V |
IO |
±2.5A |
VCEO |
- |
VISO |
3750V |
Ptot-PD |
- |
تعداد خروجی |
2 |
ابعاد |
10.16x6.60x2.54mm |
دمای کاری |
100+~40- |
برند |
TOSHIBA |
کشور سازنده |
JAPAN |
کیفیت |
اوریجینال |
نوع مونتاژ | DIP |
ویژگی خاص |
- |
توضیحات:
Inverter for Air Conditioner
IGBT/Power MOS FET Gate Drive
Industrial Inverter

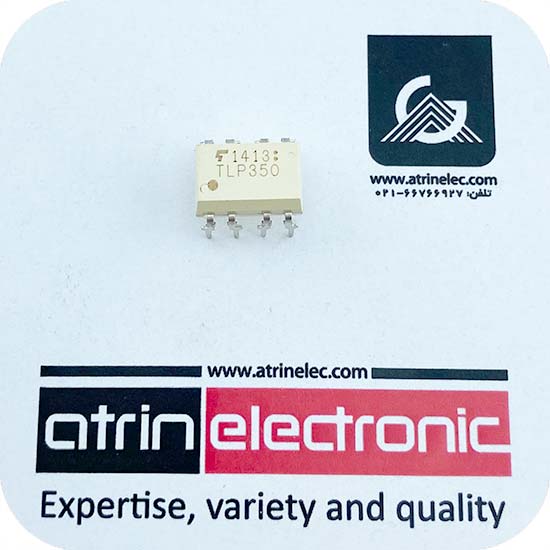

The TOSHIBA TLP350 consists of a GaAℓAs light emitting diode and a
integrated photodetector.
This unit is 8-lead DIP package.
TLP350 is suitable for gate driving circuit of IGBT or power MOS FET..
• Peak output current: IO = ±2.0 A (max)
• Guaranteed performance over temperature: −40 to 100°C
• Supply current:ICC = 2 mA (max)
• Power supply voltage: VCC = 15 to 30 V
• Threshold input current : IFLH = 5 mA (max)
• Switching time (tpLH/tpHL) : 500 ns (max)
• Common mode transient immunity: 15 kV/μs
• Isolation voltage: 3750 Vrms

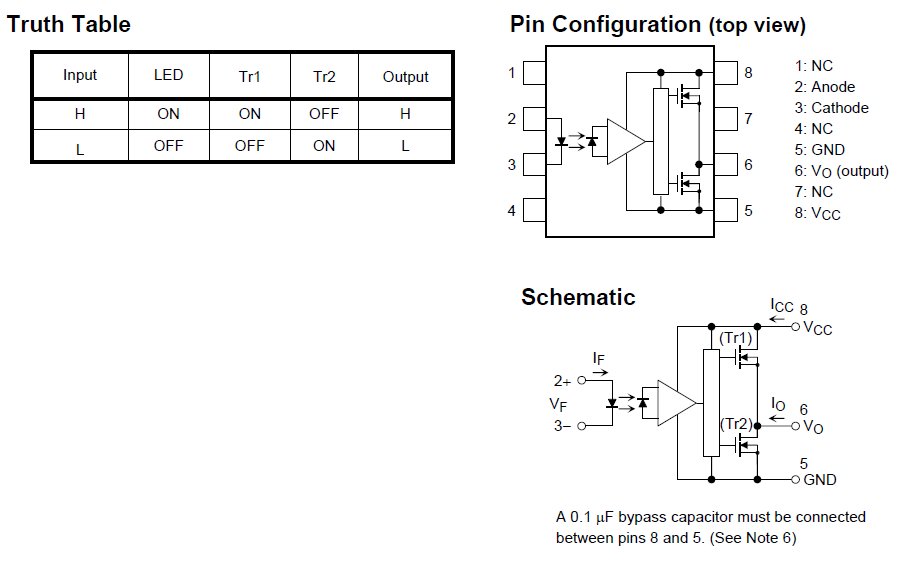

Truth Table
Input LED Tr1 Tr2 Output
