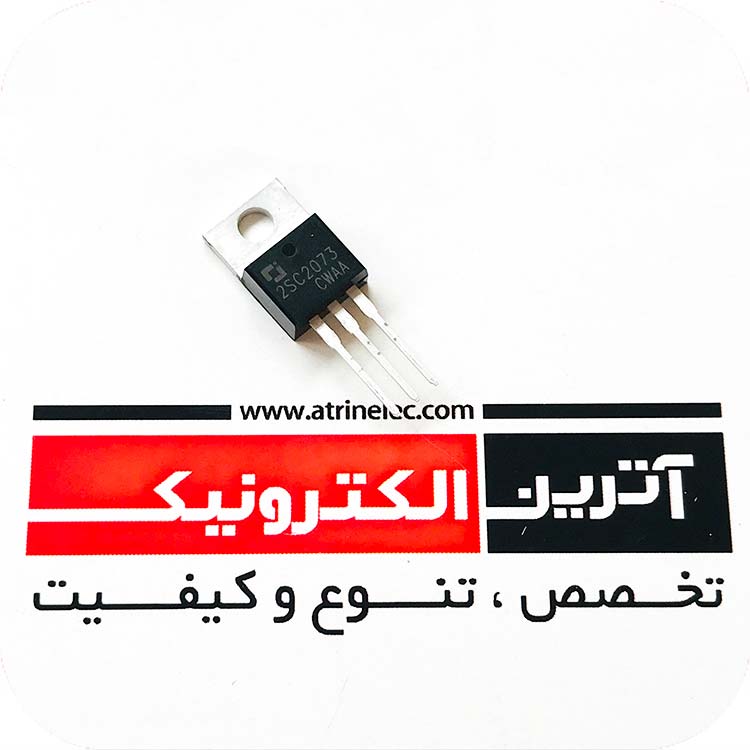

ترانزیستور NPN ولتاژ150 ولت 1.5 آمپر UTC TAIWAN NPN SILICON POWER TRANSISTOR 150V,1.5A TO-220
استفاده در انواع سوئیچینگ ها
آداپتور ها
لامپ های کم مصرف
اینورترهای جریان و ولتاژ
و سوئیچ های ولتاژ بالا
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ترانزیستور |
|
سری ترانزیستور |
NPN Transistor |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
150V |
|
جریان کاری |
1.5A |
|
VCBO |
150V |
|
VCEO |
150V |
|
VEBO |
5V |
|
IC |
1.5A |
|
ICM-ICPULSE |
3A |
|
IB |
0.5A |
|
IBM |
- |
|
VCE(sat) |
1.5V |
|
VBE(on)-VBE(sat) |
0.85V |
|
hFE(min) |
40 |
|
hFE(max) |
140 |
|
ptot-PD |
25W |
|
FT |
- |
|
ابعاد |
mm |
|
دمای کاری |
150+~65- |
|
برند |
UTC |
|
کشور سازنده |
تایوان |
|
کیفیت |
بالا |
| نوع مونتاژ | DIP |
| ویژگی خاص | - |
DESCRIPTION
The UTC 2SC2073 is an NPN silicon power transistors, it uses
UTC’s advanced technology to provide customers with high collector
base voltage, etc.
The UTC 2SC2073 is suitable for general purpose Power
amplifier, vertical output application.
FEATURES
* High collector base voltage
