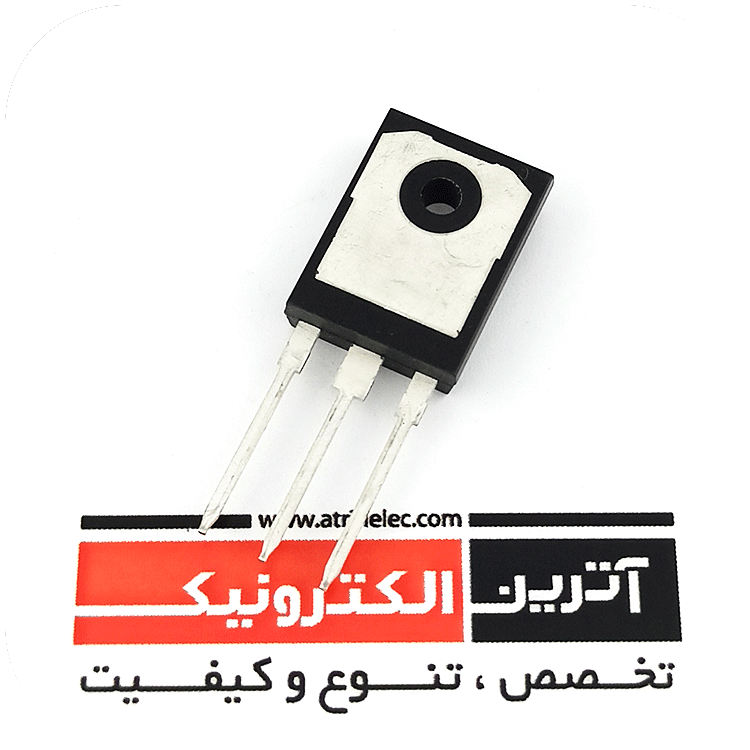

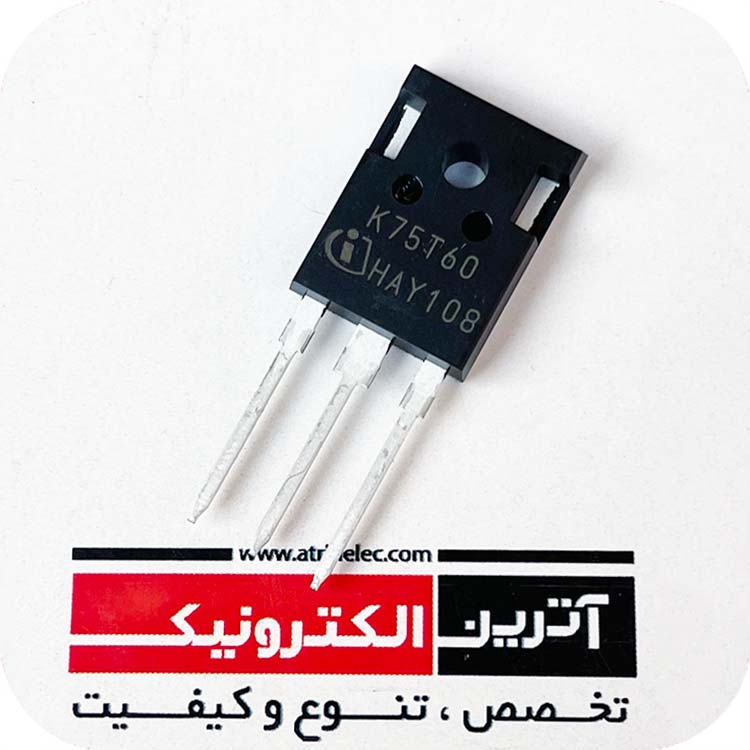

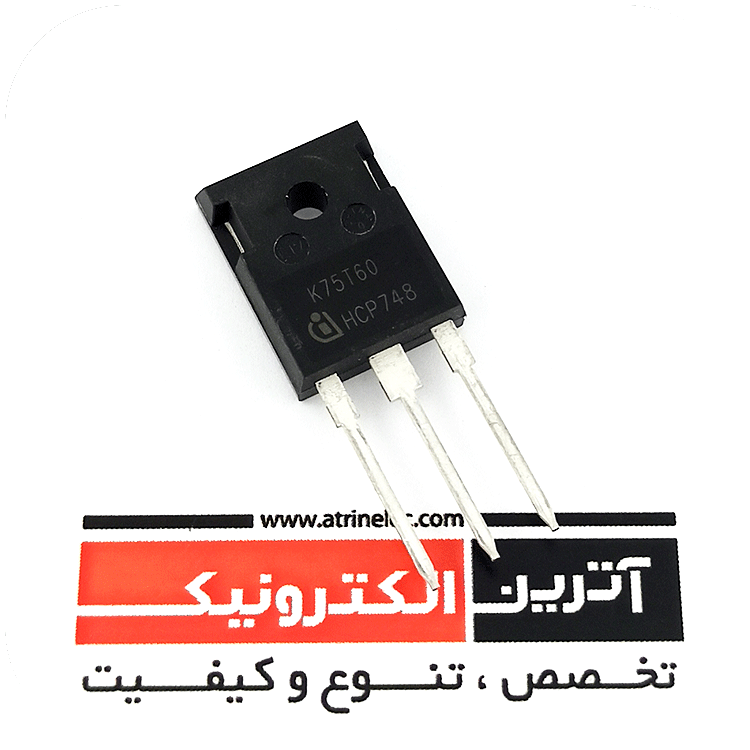

ای جی بی تی الترا فست 75 آمپر 600 ولت ایفینیون اریجینال المان/ دیود هرزگرد سریع فرکانس بالا/ 75A, 600 V, Low Loss DuoPack : IGBT in TRENCHSTOP
75A, 600 V, Low Loss DuoPack : IGBT in TRENCHSTOP™
and Fieldstop technology with soft,
fast recovery anti-parallel Emitter Controlled HE diode
ای جی بی تی الترا فست 75 آمپر 600 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
75A |
|
VCE |
600V |
| IC(25°C) |
80A |
|
IC(HIGH TEMP) |
75A |
|
VGE |
±20V |
|
Ptot-PD |
428W |
|
VGE(th) |
4.1-4.9-5.7V |
|
VCE(sat) |
1.5-2V |
|
ICM-IC PULSE |
225A |
|
IF(25°C) |
80A |
|
IF(HIGH TEMP) |
75A |
|
td(ON) |
33ns |
|
tr |
36ns |
|
td(off) |
330ns |
|
Trr |
121ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.21x21.17x5.57mm |
|
دمای کاری |
175+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
اتریش |
|
کیفیت |
ارجینال اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |

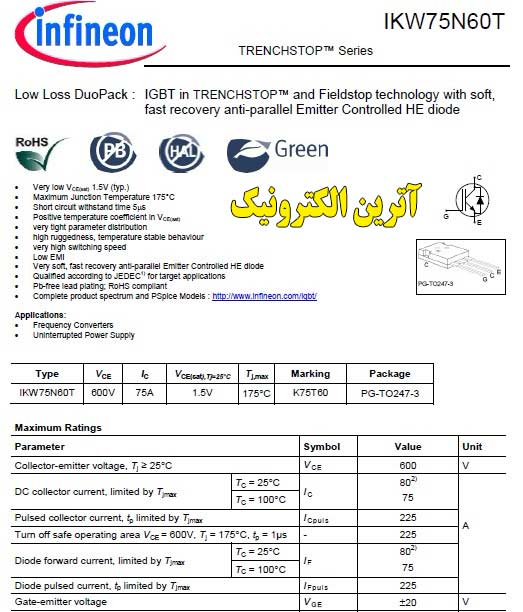

Features:
Very low VCE(sat) 1.5V (typ.)
Maximum Junction Temperature 175°C
Short circuit withstand time 5s
Designed for :
- Frequency Converters
- Uninterruptible Power Supply
TRENCHSTOP™ and Fieldstop technology for 600V applications offers :
- very tight parameter distribution
- high ruggedness, temperature stable behavior
- very high switching speed
- low VCE(sat)
Positive temperature coefficient in VCE(sat)
Low EMI
Low Gate Charge
Very soft, fast recovery anti-parallel Emitter Controlled HE diode
Qualified according to JEDEC1 for target
