HCPL-3120-000E Broadcom / Avago Logic Output Optocouplers 2.5A IGBT Gate Drive گیت درایور IGBT با اپتوکوپلر و جریان 2.5 آمپری
HCPL-3120-000E Broadcom
Avago Logic Output Optocouplers 2.5A IGBT Gate Drive
گیت درایور IGBT با اپتوکوپلر و جریان 2.5 آمپری
DIP-8

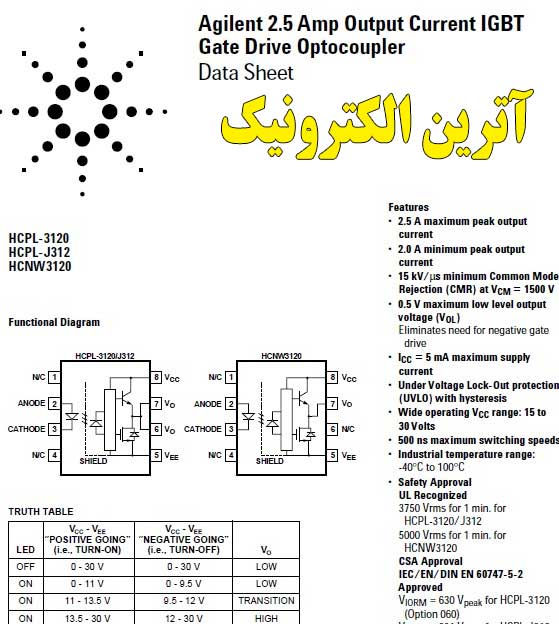

دریافت دیتا شیت
استفاده در انواع صنایع از جمله بردهای درایو دستگاه های جوش و برش و اینورتری
مخابراتی
مدارات عمومی
درایورهای دور موتور و .....
مشخصات بیشتر:
Features
• 2.5 A maximum peak output
current
• 2.0 A minimum peak output
current
• 15 kV/μs minimum Common Mode
Rejection (CMR) at VCM = 1500 V
• 0.5 V maximum low level output
voltage (VOL)
Eliminates need for negative gate
drive
• ICC = 5 mA maximum supply
current
• Under Voltage Lock-Out protection
(UVLO) with hysteresis
• Wide operating VCC range: 15 to
30 Volts
• 500 ns maximum switching speeds
• Industrial temperature range:
-40°C to 100°C
• Safety Approval
UL Recognized
3750 Vrms for 1 min. for
HCPL-3120/J312
5000 Vrms for 1 min. for
HCNW3120
CSA Approval
IEC/EN/DIN EN 60747-5-2
Approved
VIORM = 630 Vpeak for HCPL-3120
(Option 060)
VIORM = 891 Vpeak for HCPL-J312
VIORM = 1414 Vpeak for HCNW3120
کاربردها:
Applications
• IGBT/MOSFET gate drive
• AC/Brushless DC motor drives
• Industrial inverters
• Switch mode power supplies
