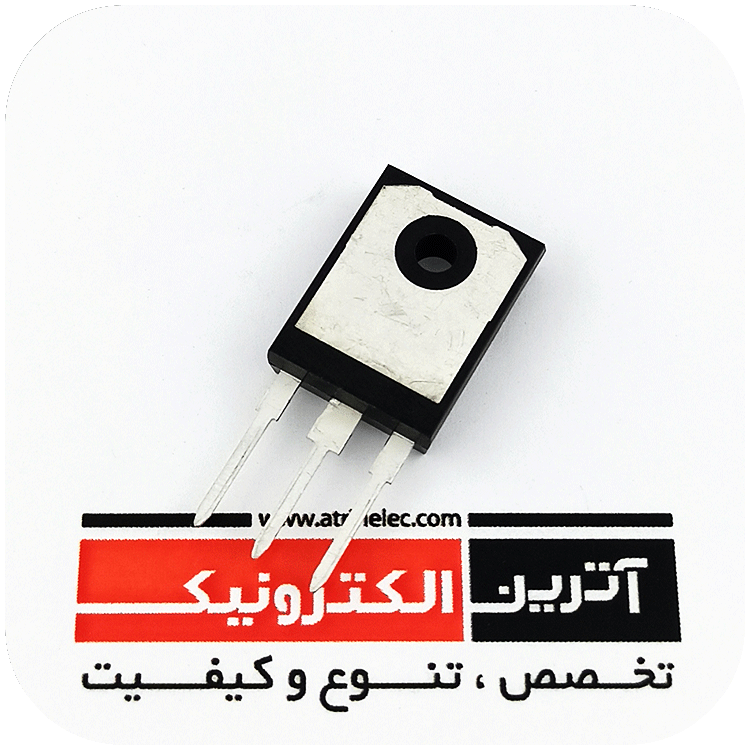

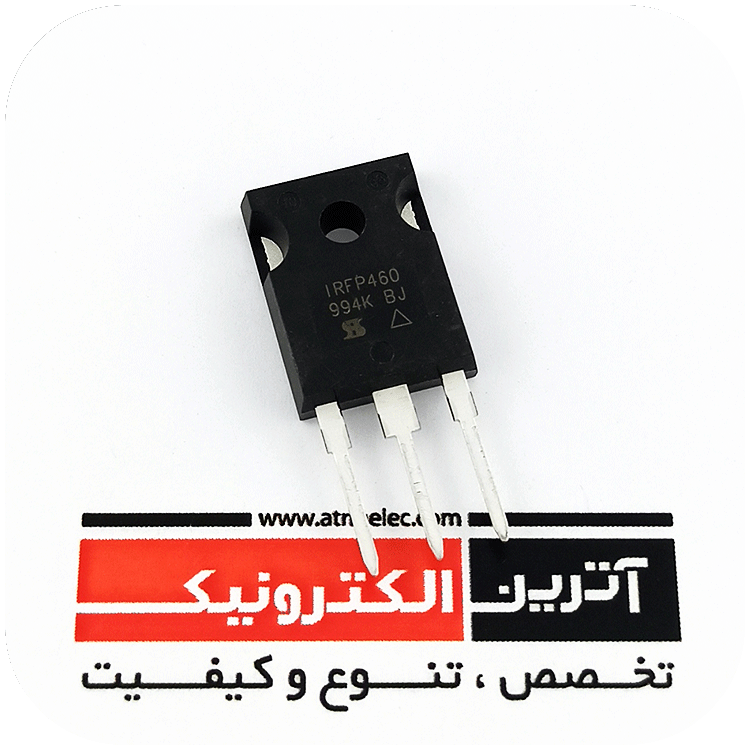

SMPS MOSFET 20A, 500V, 0.240 Ohm, N-Channel Power MOSFETs ماسفت قدرت N کانال 500 ولت 20 آمپر فیلیپین RDS(on) = 240mΩ
SMPS MOSFET
20A, 500V, 0.240 Ohm, N-Channel Power MOSFETs
ماسفت قدرت N کانال 500 ولت 20 آمپر فیلیپین
RDS(on) = 240mΩ
دریافت دیتا شیت
دریافت کتابخانه( ALITUM DESIGNER )
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
VISHAY
دوام بسیار بالا و کیفیت بالا
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
500V |
|
جریان کاری |
20A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
500V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
3-5V |
|
ID(25°C) |
20A |
|
ID(HIGH TEMP) |
13A |
|
IDM-IDP |
80A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
280W |
| RDS(on) |
0.24Ω |
|
td(ON) |
23ns |
|
tr |
87ns |
|
td(off) |
34ns |
|
Trr |
550-825ns |
|
MOSFET PACK |
1 |
|
ابعاد |
15.90x20.30x5.30mm |
|
دمای کاری |
150+~55- |
|
برند |
VISHAY |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال فیلیپین |
| نوع مونتاژ | DIP |
مشخصات بیشتر:
Switch Mode Power Supply ( SMPS )
Uninterruptable Power Supply
High speed power switching
مزایا:
Applications
Low Gate Charge Qg results in Simple
Drive Requirement
Improved Gate, Avalanche and dynamic
dv/dt Ruggedness
Fully Characterized Capacitance and
Avalanche Voltage and Current
Effective Coss specified ( See AN1001)
