600V, 75 A Field Stop IGBT ای جی بی تی فست 75 آمپر 600 ولت فیرچایلد اریجینال بدون دیود هرزگرد
600V, 75 A Field Stop IGBT
ای جی بی تی فست 75 آمپر 600 ولت فیرچایلد اریجینال
بدون دیود هرزگرد
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
Fairchild Semiconductor Corporation

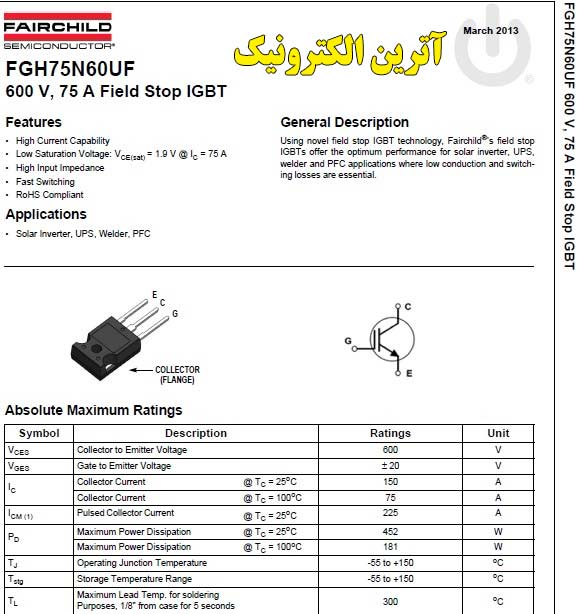

مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
IGBT |
سریIGBT |
IGBT Transistors |
تعداد پین |
3 |
پکیج |
TO-247 |
ولتاژکاری |
600V |
جریان کاری |
75A |
VCE |
600V |
IC(25°C) |
150A |
IC(HIGH TEMP) |
75A |
VGE |
±20V |
Ptot-PD |
452W |
VGE(th) |
4-5-6.5V |
VCE(sat) |
1.9-2.4V |
ICM-IC PULSE |
225A |
IF(25°C) |
- |
IF(HIGH TEMP) |
- |
td(ON) |
27ns |
tr |
70ns |
td(off) |
128ns |
Trr |
- |
IGBT PACK |
1 |
Thermistors |
- |
ابعاد |
15.6x20.6x4.7mm |
دمای کاری |
150+~55- |
برند |
FAIRCHILD |
کشور سازنده |
- |
کیفیت |
ارجینال |
نوع مونتاژ | DIP |
ویژگی خاص |
بدون دیود هرزگرد |
ویژگی ها:
موارد مصرف:
Applications
• Solar Inverter, UPS, Welder, PFC
