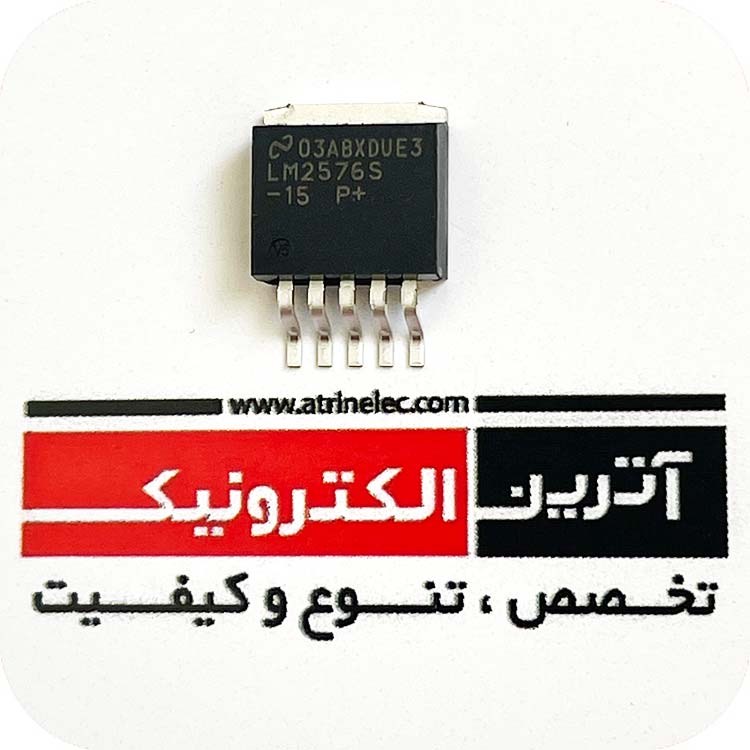

رگلاتور15 ولت ثابت 3 آمپر اس ام دی D2PAK-5 3.0A, 52kHz, Step-Down Switching Regulator
FEATURES
3.3V, 5.0V, 12V, 15V, and Adjustable Output Versions
Adjustable Version Output Voltage Range, 1.23 to 37V
+/- 4% AG10Maximum Over Line and Load Conditions
Guaranteed 3.0A Output Current
Wide Input Voltage Range
Requires Only 4 External Components
52kHz Fixed Frequency Internal Oscillator
TTL Shutdown Capability, Low Power Standby Mode
High Efficiency
Uses Readily Available Standard Inductors
Thermal Shutdown and Current Limit Protection
Moisture Sensitivity Level 3
Applications
Simple High-Efficiency Step-Down(Buck) Regulator
Efficient Pre-Regulator for Linear Regulators
On-Card Switching Regulators
Positive to Negative Converter(Buck-Boost)
Negative Step-Up Converters
Power Supply for Battery Chargers
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
تثبیت کننده ولتاژ |
|
سری |
LM2576T-XX |
|
تعداد پین |
5 |
|
پکیج |
TO-263-5 |
|
ولتاژ خروجی |
15V |
|
جریان خروجی |
3A |
|
ابعاد |
16.4x10x4.40mm |
|
دمای کاری |
150+×55- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | smd |
|
ویژگی خاص |
ولتاژ ثابت مثبت - کیفیت بالا |
