FP100R12KT4 اریجینال ایفینیون

FP100R12KT4
1200V,100A,PIM,infineon,7-Pack ماژول 1200 ولت 100 آمپر هفت تایی با پل دیود سه فاز داخلی اینفینیون اریجینال(ترمز دار)
تعداد
تخفیف
قیمت
+1
6,450,800 تومان
+5
2.4 %
6,298,200 تومان
+10
5.1 %
6,122,900 تومان
+20
32.9 %
4,331,000 تومان

نقد و بررسی اجمالی

1200V,100A,PIM,infineon,7-Pack ماژول 1200 ولت 100 آمپر هفت تایی با پل دیود سه فاز داخلی اینفینیون اریجینال(ترمز دار)

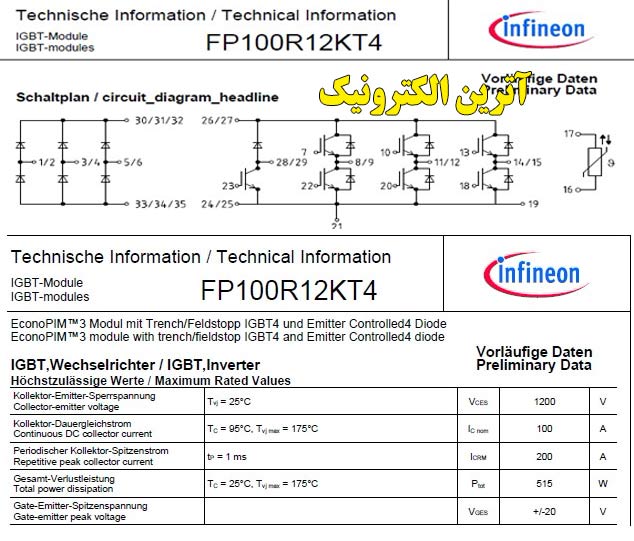

 دریافت دیتا شیت

1200V,100A,IGBT Module,infineon,7-Pack
ماژول 1200 ولت 100 آمپر هفت تایی با پل دیود سه فاز داخلی اینفینیون اریجینال(ترمز دار)
محافظت جریان -کنترل امیتر  4 دیود و NTC

FP100R12KT4
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......

مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

IGBT

سریIGBT

IGBT Modules

تعداد پین

35

پکیج

MODULE

ولتاژکاری

1200V

جریان کاری

100A

VCE

1200V

 IC(25°C)

-

 IC(HIGH TEMP)

100A

VGE

±20V

Ptot-PD

515W

VGE(th)

5.2-5.8-6.4V

VCE(sat)

1.75-2.10V

ICM-IC PULSE

-

 IF(25°C)

-

 IF(HIGH TEMP)

-

td(ON)

0.16µs

tr

0.03µs

td(off)

0.33µs

Trr

-

IGBT PACK

7

Thermistors

-

ابعاد

122x62x17mm

دمای کاری

125+~40-

برند

INFINEON

کشور سازنده

-

کیفیت

اریجینال ایفینیون
نوع مونتاژ DIP

ویژگی خاص

ماژول هفت تایی با پل دیود سه فاز

Description:

EconoPIM™ 3 1200V three phase PIM IGBT module with fast Trench/Fieldstop IGBT4, Emitter Controlled 4 diode and NTC

Summary of Features:

  • Low stray inductance module design
  • High reliability and power density
  • Copper base plate for optimized heat spread
  • Solderable pins
  • Low switching losses
  • High switching frequency
  • RoHS-compliant modules

Benefits:

  • Compact module concept
  • Optimized customer’s development cycle time and cost
  • Configuration flexibility
