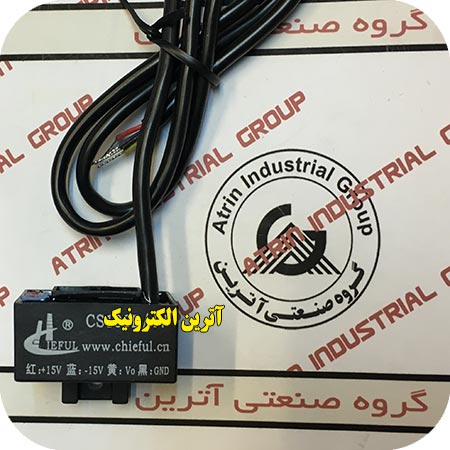

با سیم -مشکی رنگ ترانسدیوسر Transducers Open loop current sensor based on the principle of Hall-effect سنسور حلقه باز اثر هال 0 تا 200 آمپری اریجینال خروجی 4 ولت
Open loop current sensor based on the principle of Hall-effect. It can be used formeasuring AC,DC,pulsed and mixed current
سنسور حلقه باز اثر هال 0 تا 200 آمپری اریجینال خروجی 4 ولت
ترانسدیوسر Transducers
بسیار با دوام و با کیفیت
طول عمر بالا
مشابه سنسور سوئیسی HAS200-S
صفر تا 200 آمپر
خروجی 4 ولت
سیم دار
مشخصات پین ها:
قرمز +15 (مثبت 15 ولت)
آبی -15 (منفی 15 ولت)
زرد VO (ولتاژ خروجی)
سیاه GND (زمین)
استفاده در انواع اینورترهای دور و جریان
انواع محافظ های تابلو برق
انواع دستگاه های جوش و برش اینورتری
انواع نمایشگرهای جریان
مصارف عمومی
مخابراتی
نظامی و غیره ...
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ترانسدیوسر- مبدل پارامتر |
|
سری |
کانکتوری(باسیم) |
|
تعداد پین |
4 |
|
پکیج |
- |
|
ولتاژ کاری |
±15V |
|
جریان کاری |
200A |
|
IPN |
200A |
|
IP |
±600A |
|
VOUT |
4V |
|
VC |
±15V |
|
IC |
I<20mA |
|
TR-tr |
T≤3µs |
|
TA |
85+~25- |
|
TS |
100+~40- |
|
ابعاد |
39.5x29.5x19mm |
|
دمای کاری |
100+~40- |
| برند |
CHIEFUL |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
گروه صنعتی آترین نماینده انحصاری برند CHIEFUL در ایران میباشد****
