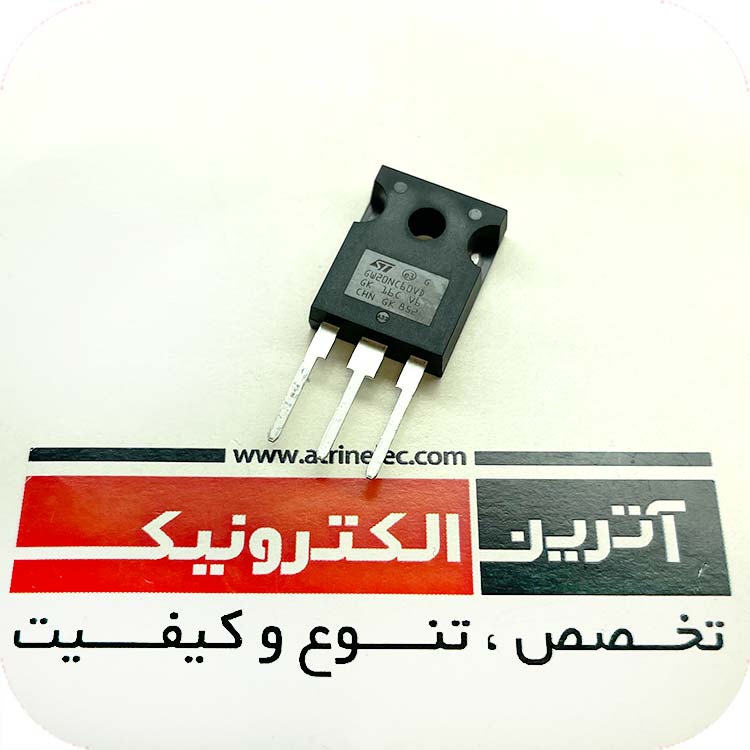

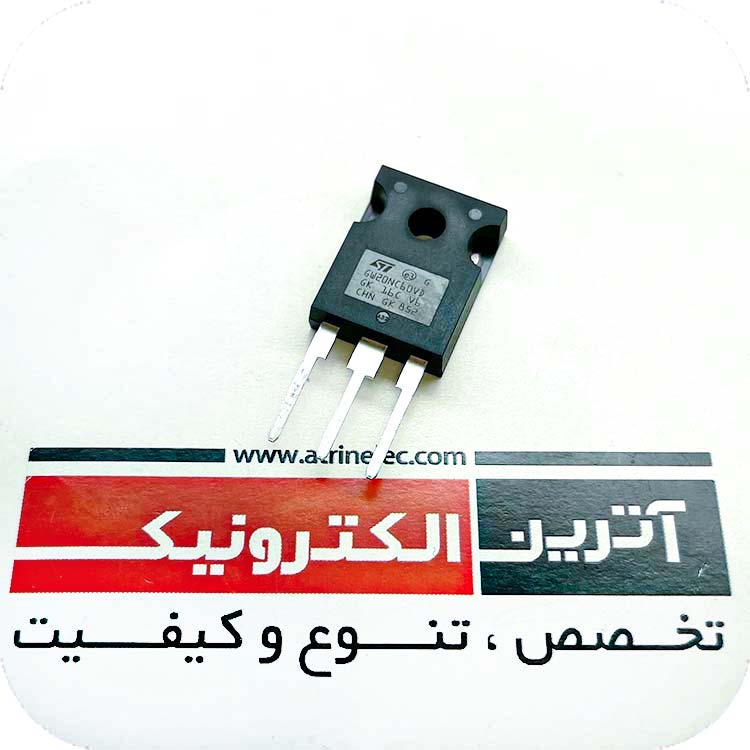

ای جی بی تی 30 آمپر 600 ولت ST اریجینال اروپایی/ دیود هرزگرد سریع فرکانس بالا 50 کیلو هرتز/ 30A, 600 V, very fast IGBT,TO-247/ GW20NC60VD
30A, 600 V, very fast IGBT,TO-247
ای جی بی تی 30 آمپر 600 ولت ST اریجینال اروپایی
دیود هرزگرد سریع فرکانس بالا 50 کیلو هرتز
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
6O0V |
|
جریان کاری |
30A |
|
VCE |
600V |
| IC(25°C) |
60A |
|
IC(HIGH TEMP) |
30A |
|
VGE |
±20V |
|
Ptot-PD |
200W |
|
VGE(th) |
3.75-5.75V |
|
VCE(sat) |
1.8-2.5V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
30A |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
31ns |
|
tr |
11ns |
|
td(off) |
100ns |
|
Trr |
44ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.75x20.15x5.15mm |
|
دمای کاری |
150+~55- |
|
برند |
ST |
|
کشور سازنده |
ایتالیا |
|
کیفیت |
ارجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا50 کیلو هرتز |
STGW20NC60VD,GW20NC60VD

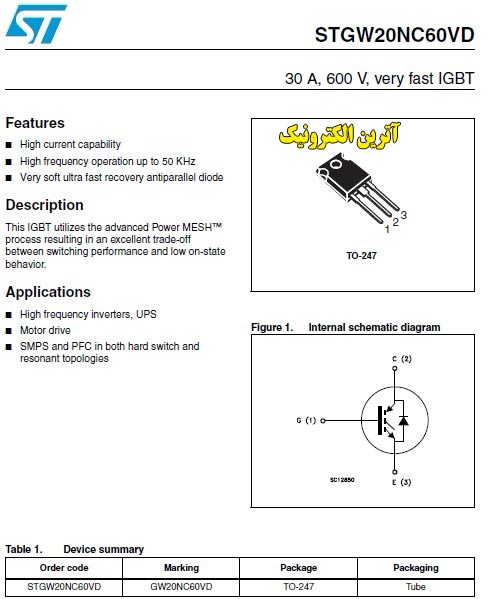

This IGBT utilizes the advanced Power MESH™
process resulting in an excellent trade-off
between switching performance and low on-state
behavior.
ویژگی ها :
■ High current capability
■ High frequency operation up to 50 KHz
■ Very soft ultra fast recovery antiparallel diode
موارد مصرف:
High frequency inverters, UPS
■ Motor drive
■ SMPS and PFC in both hard switch and
resonant topologies
