500V N-Channel MOSFET,TO-3P 16.5A, 500V, RDS(on) = 0.38Ω @VGS = 10 V ماسفت قدرت 500 ولت16.5 آمپر فیرچایلد با دیود فست هرزگرد
دریافت کتابخانه( ALITUM DESIGNER )

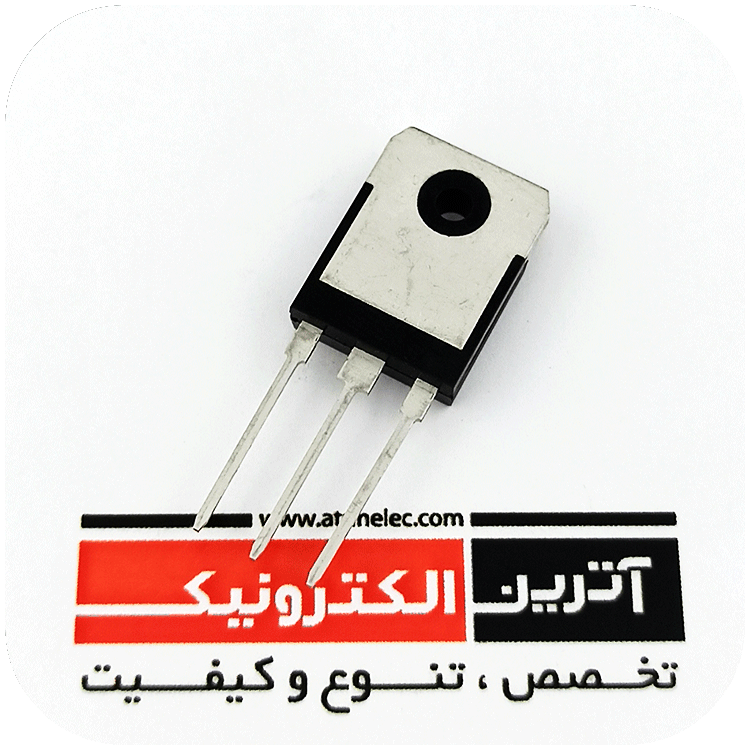

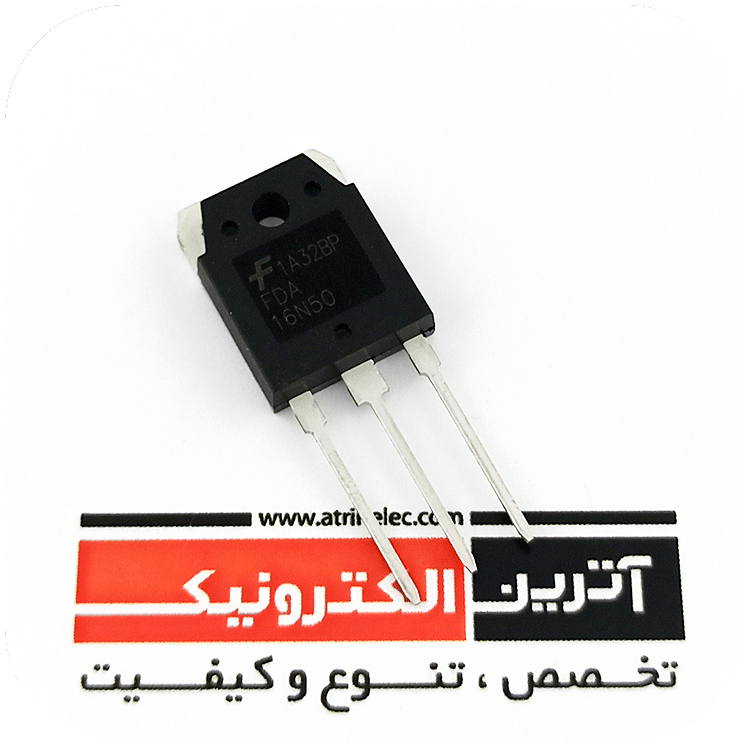

500V N-Channel MOSFET,TO-3P
16.5A, 500V, RDS(on) = 0.38Ω @VGS = 10 V
ماسفت قدرت 500 ولت16.5 آمپر فیرچایلد با دیود فست هرزگرد
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
مقاومت درین سورس بسیار پایین
دوام بسیار بالا و کیفیت بالا
500 ولت 16.5 آمپر
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3P |
|
ولتاژکاری |
500V |
|
جریان کاری |
16.5A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
500V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
3-5V |
|
ID(25°C) |
16.5A |
|
ID(HIGH TEMP) |
9.9A |
|
IDM-IDP |
66A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
205W |
| RDS(on) |
0.31-0.38Ω |
|
td(ON) |
40-90ns |
|
tr |
150-390ns |
|
td(off) |
80-170ns |
|
Trr |
490ns |
|
MOSFET PACK |
1 |
|
ابعاد |
15.60x19.90x4.80mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال آلمان |
| نوع مونتاژ | DIP |

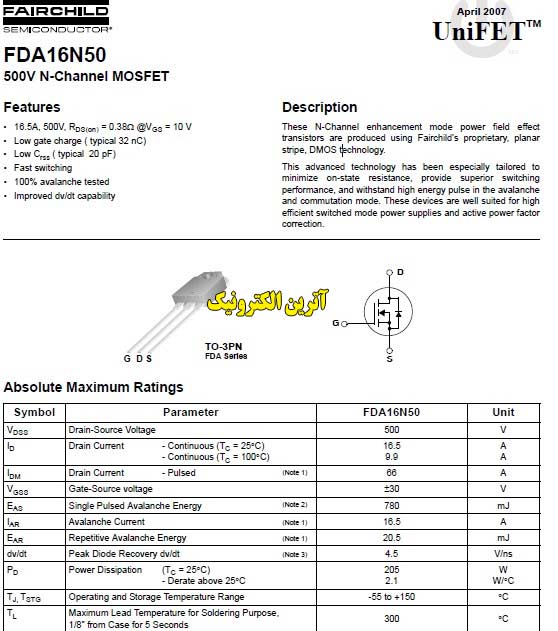

FDA16N50
500V N-Channel MOSFET
Features
•16.5A, 500V, RDS(on) = 0.38Ω @VGS = 10 V
•Low gate charge ( typical 32 nC)
•Low Crss ( typical 20 pF)
•Fast switching
•100% avalanche tested
•Improved dv/dt capability
