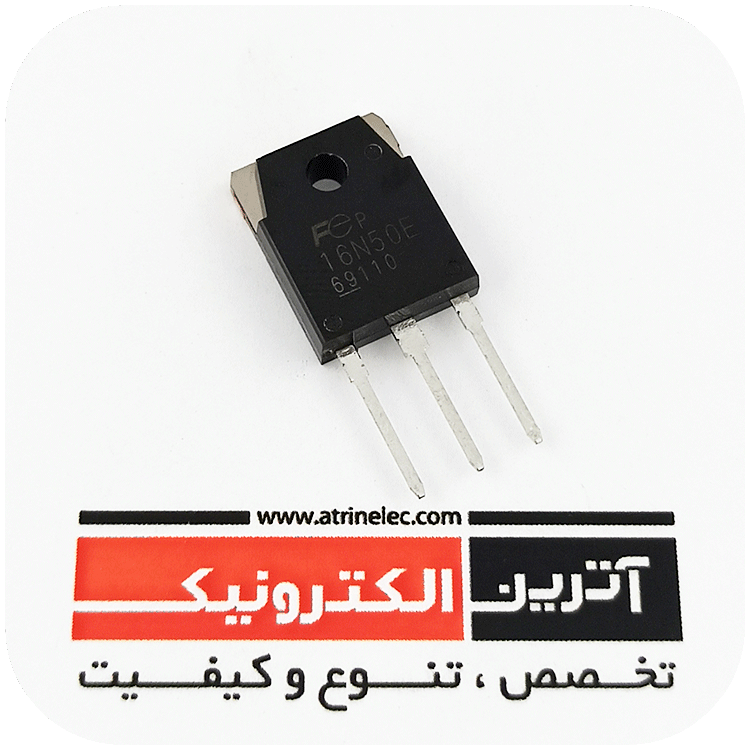

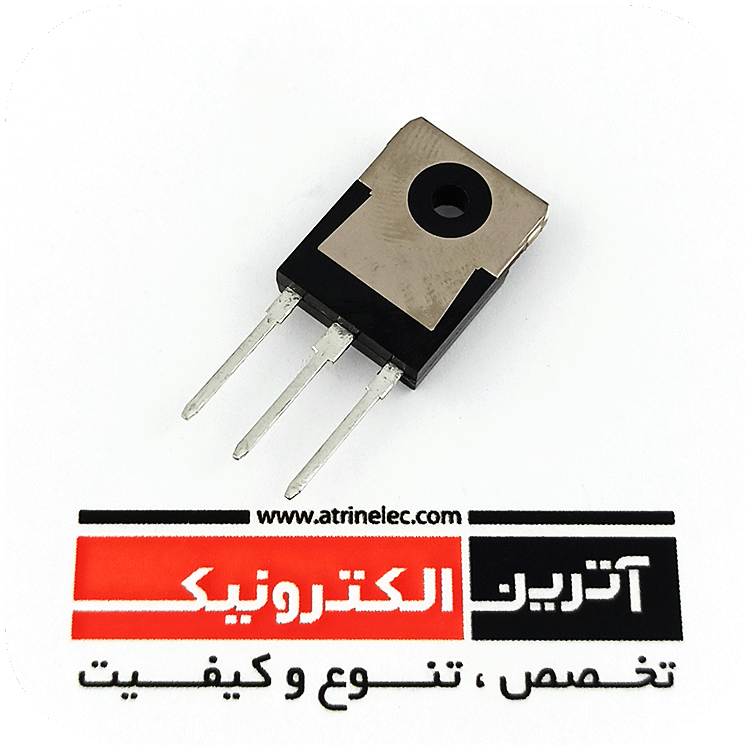

500V N-Channel MOSFET,TO-3P 16A, 500V ماسفت قدرت 500 ولت16 آمپر فوجی ژاپن با دیود فست هرزگرد
دریافت کتابخانه( ALITUM DESIGNER )
500V N-Channel MOSFET,TO-3P
16A, 500V
ماسفت قدرت 500 ولت16 آمپر فوجی ژاپن با دیود فست هرزگرد
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
مقاومت درین سورس بسیار پایین
دوام بسیار بالا و کیفیت بالا
500 ولت 16 آمپر
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3P |
|
ولتاژکاری |
500V |
|
جریان کاری |
16A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
500V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
3.7-4.2-4.7V |
|
ID(25°C) |
16A |
|
ID(HIGH TEMP) |
|
|
IDM-IDP |
64A |
|
PD(TA=25°C) |
2.50W |
|
PD(TC=25°C) |
195W |
| RDS(on) |
0.33-0.38Ω |
|
td(ON) |
37-55.5ns |
|
tr |
30-45ns |
|
td(off) |
87-130.5ns |
|
Trr |
0.46µs |
|
MOSFET PACK |
1 |
|
ابعاد |
15.5x19.5x4.5mm |
|
دمای کاری |
150+~55- |
|
برند |
FUJI |
|
کشور سازنده |
فوجی ژاپن |
|
کیفیت |
ارجینال -مونتاژ فیلیپین |
| نوع مونتاژ | DIP |
