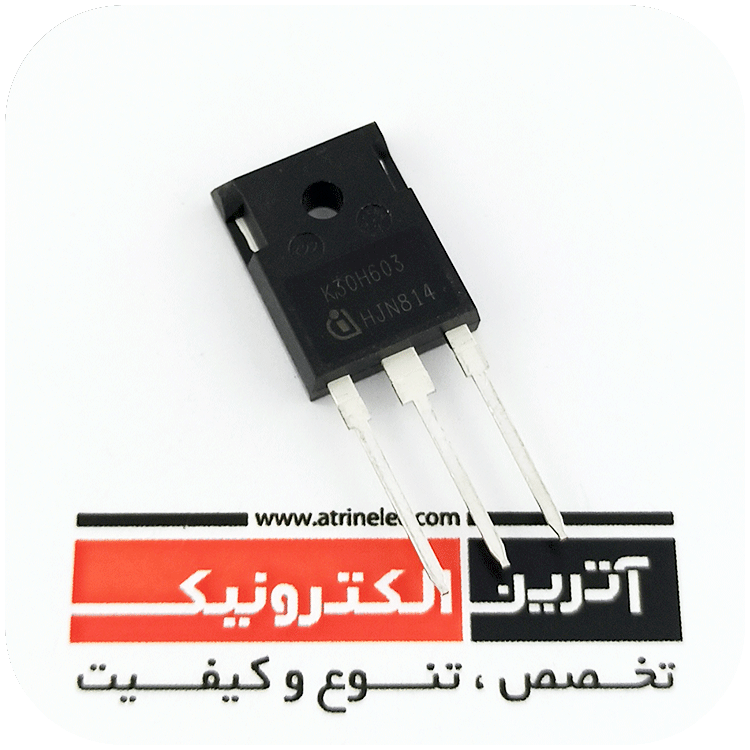

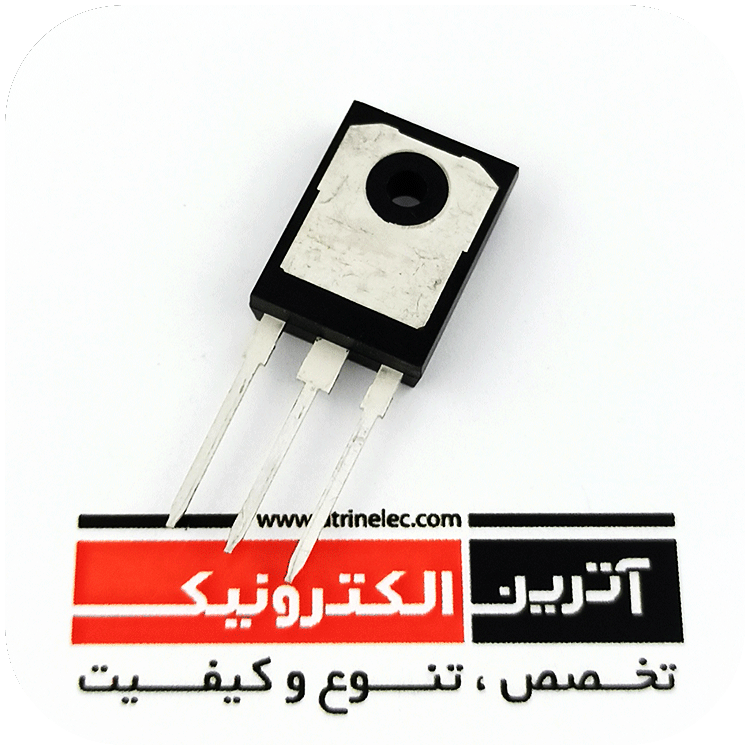

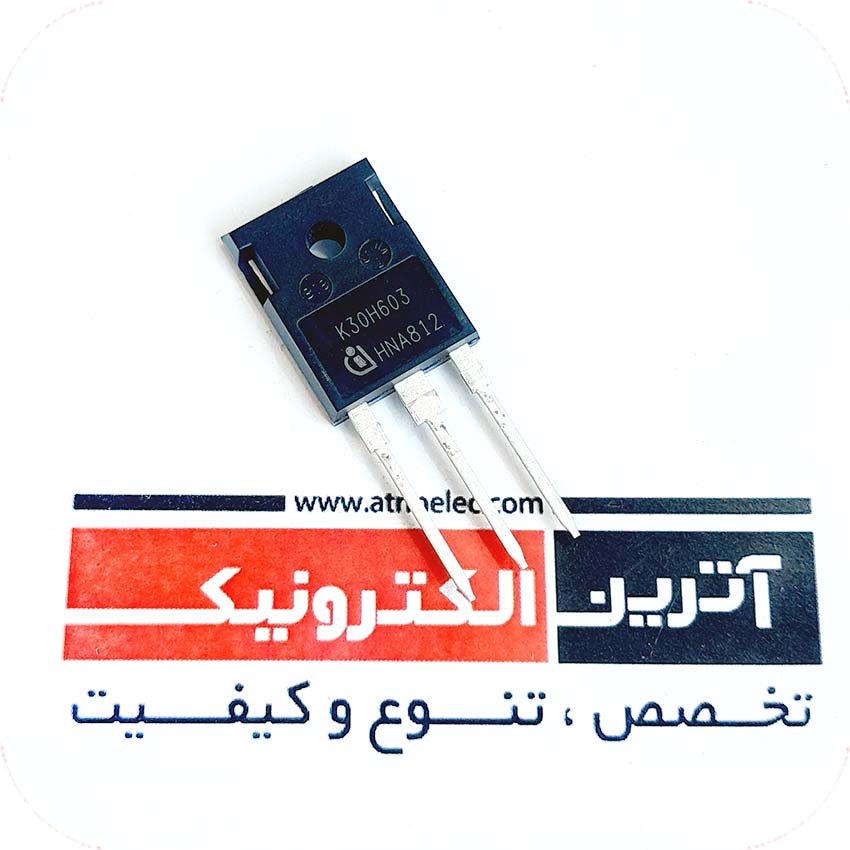

ای جی بی تی الترا فست 30 آمپر 600 ولت اینفینون اریجینال اتریش/ دیود هرزگرد سریع فرکانس بالا/ 30A, 600 V, High speed DuoPack

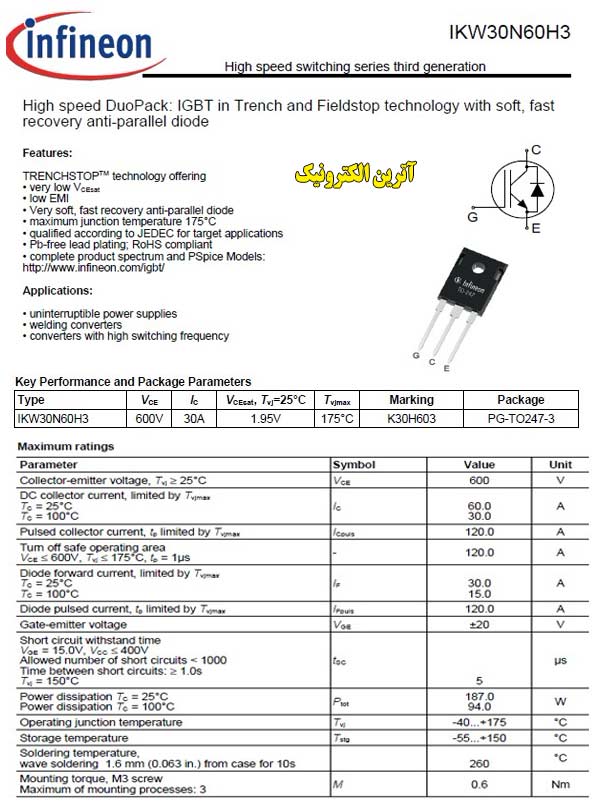

30A, 600 V, High speed DuoPack
IGBT in Trench and Fieldstop technology with soft, fast
recovery anti-parallel diode
ای جی بی تی الترا فست 30 آمپر 600 ولت اینفینون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا
ای جی بی تی الترا فست 30 آمپر 600 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
30A |
|
VCE |
600V |
| IC(25°C) |
60A |
|
IC(HIGH TEMP) |
30A |
|
VGE |
±20V |
|
Ptot-PD |
290W |
|
VGE(th) |
4.1x5.1x5.7V |
|
VCE(sat) |
1.95x2.30x2.40V |
|
ICM-IC PULSE |
120A |
|
IF(25°C) |
30A |
|
IF(HIGH TEMP) |
15A |
|
td(ON) |
21ns |
|
tr |
33ns |
|
td(off) |
207ns |
|
Trr |
38ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.13x21.10x5.21mm |
|
دمای کاری |
175+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
اتریش |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
