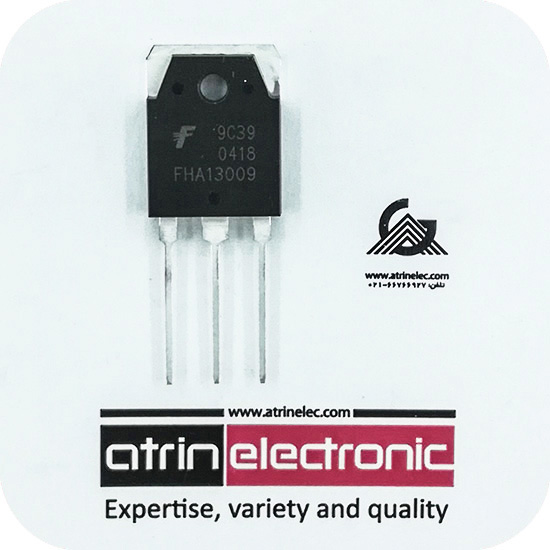

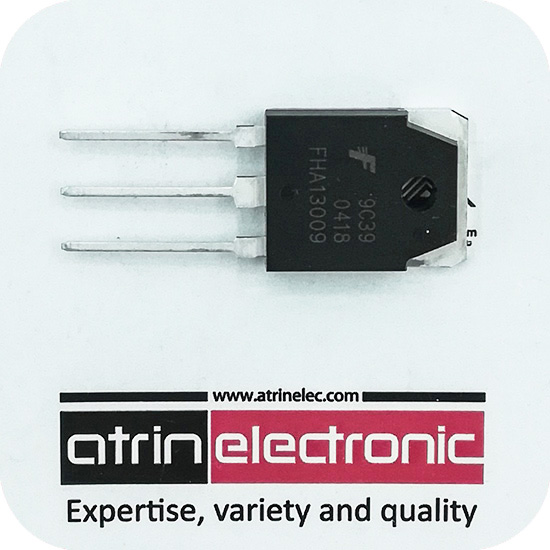

ترانزیستور NPN ولتاژ400 ولت 12 آمپر 100 وات NPN SILICON POWER TRANSISTOR 400V,12A,100W TO-3P
ترانزیستور NPN ولتاژ400 ولت 12 آمپر 100 وات
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ترانزیستور |
سری ترانزیستور |
NPN Transistor |
تعداد پین |
3 |
پکیج |
TO-220 |
ولتاژکاری |
400V |
جریان کاری |
12A |
VCBO |
700V |
VCEO |
400V |
VEBO |
9V |
IC |
12A |
ICM-ICPULSE |
24A |
IB |
6A |
IBM |
12A |
(VCE(sat |
3V |
(VBE(on)-VBE(sat |
1.6V |
(hFE(min |
- |
(hFE(max |
40 |
ptot-PD |
100W |
FT |
4MHZ |
ابعاد |
mm |
دمای کاری |
150+~40- |
برند |
ON SEMI |
کشور سازنده |
چین |
کیفیت |
بالا |
نوع مونتاژ | DIP |
ویژگی خاص | - |
NPN SILICON POWER TRANSISTOR 400V,12A,100W TO-220
UNISONIC TECHNOLOGIES CO., LTD
ON SEMICONDUCTOR
SWITCHMODE SERIES NPN
SILICON POWER
TRANSISTORS
: DESCRIPTION
The MJE13009 is designed for high-voltage, high-speed power
switching inductive circuits where fall time is critical. They are
particularly suited for 115 and 220V switch mode applications such
as Switching Regulators, Inverters, Motor Controls, Solenoid/Relay
.drivers and Deflection circuits
: FEATURES
VCEO 400V and 300 V
℃Reverse Bias SOA with Inductive Loads @ TC = 100
℃Inductive Switching Matrix 3 ~ 12 Amp, 25 and 100
.(tC @ 8 A, 100℃ is 120 ns (Typ
700 V Blocking Capability
SOA and Switching Applications Information
