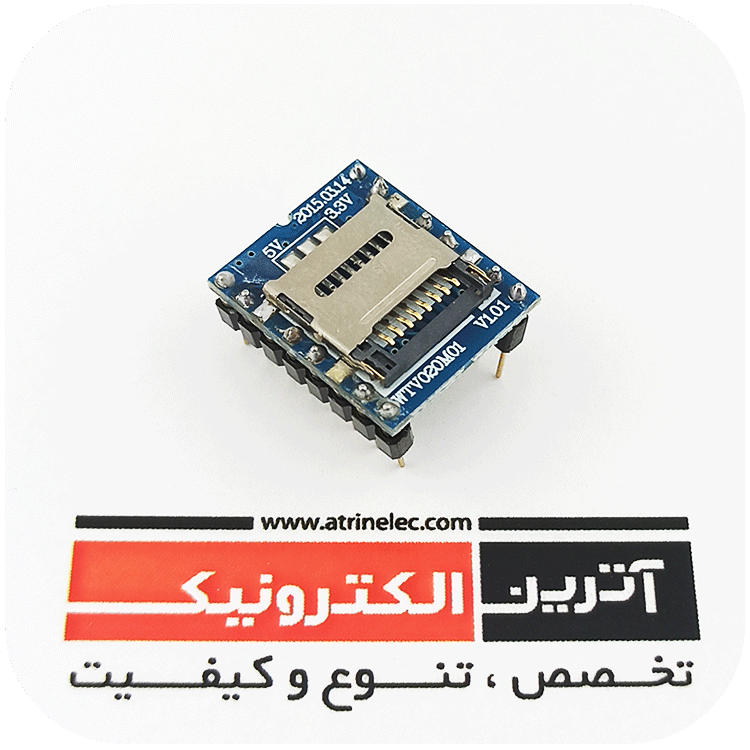

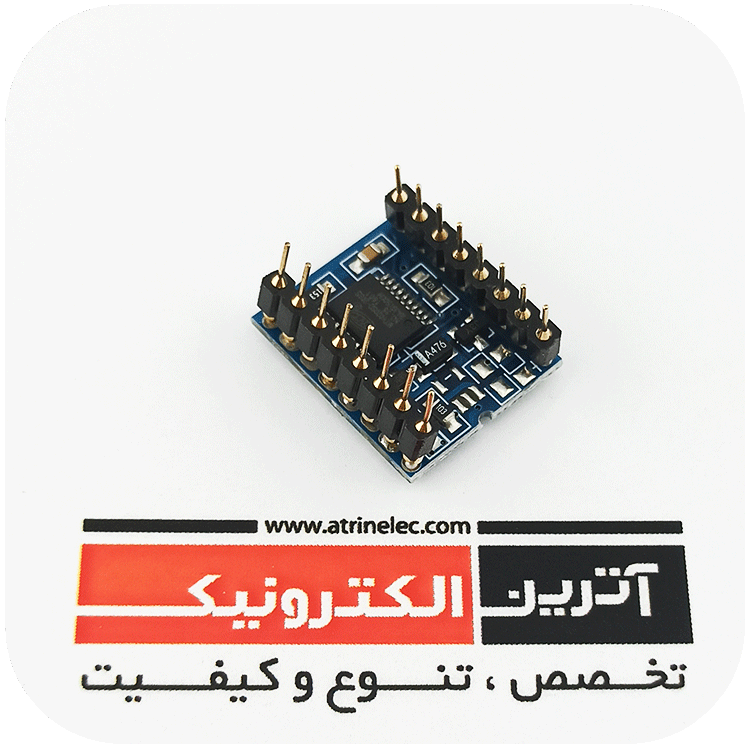

ماژول صوتی WTV020-SD اورجینال

پخش موزیک و صوت از کارت میکرو SD

بخش فایل های صوتی از روی کارت MICRO SD با فرمت AD4 - wave توسط کلید یا میکروکنترلر

118,600 تومان

موجودی:

افزودن به سبد خرید حذف از سبد

پکیج: MODULE دیتاشیت

دسته بندی اصلی: الکترونیک ماژول و سنسور ها

گروه فرعی: آمپلی فایر،تقویت کننده،صوت،اپ امپ ماژول ها همه ماژول ها دیگر ماژول تمام برد ها

نقد و بررسی اجمالی

بخش فایل های صوتی از روی کارت MICRO SD با فرمت AD4 - wave توسط کلید یا میکروکنترلر

شما میتوانید فایل موسیقی خودتون رو بر روی کارت میکر اس دی با ظرفیت حداکثر 2 گیگابایت بریزید و توسط این مازول ان را پخش نمایید.
براحتی میتوانید این ماژول را توسط کلید و یا میکروکنترلر توسط فرامین مشخص کنترل نمایید و فایل موسیقی مورد نظر را بدون محدودیت پخش کنید.

فرمت هایی که توسط این ماژول پشتیبانی میگردد WAVE و AD4 میباشد که برای تبدیل موزیک یا صوت خودتون با پسوند های دیگه باید توسط نرم افزار مربوطه صدا را تبدیل نمایید.

دریافت دیتا شیت

برای این که بتوانید فایل موسیقی خودتون رو برای پخش فراخوانی کنید باید نام فایل رو به صورت عددی 4 رقمه تغییر دهید مثلا

این ماژول در 5 مد کاری فعالیت میکند که در زیر 2 مد خیلی مهم این ماژول رو توضیح دادیم.

مد1:MP3 mode >> در این مد کاری 5 کلید به ماژول متصل شده و وظیفه اونها-play/stop, next , previous, vol+,vol هست
(نکته مهم: MP3 اینجا با پسوند MP3 موسیقی کاملا متفاوت هست و این ماژول، موسیقی با پسوند MP3 پشتیبانی نمیکند)

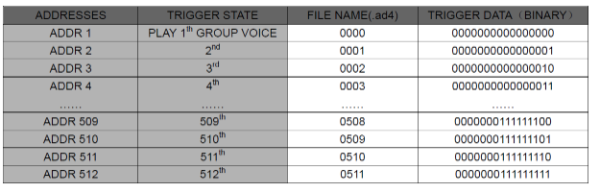

مد5:Two line serial mode: >>در این حالت توسط دو پایه DI و CLK میتوانید فایل مورد نظر را جهت پخش انتخاب کنید جهت نحوه ارسال دیتا به جدول پایین دقت کنید

برخی مشخصات ماژول

1: پشتیبانی از فرمت فایل های 4 بیتی (ADPCM (.ad4 با نرخ نمونه برداری 6Khz تا 36Khz
2: پشتیبانی از فرمتWAV با نرخ نمونه برداری 6Khz تا 16Khz
3: تعداد فایل قابلپشتیبانی حداکثر 512 عدد
4: پشتیانی از حافظه میکرو اس دی ( micro-SD ) بین 64 مگابایت تا 2 گیگابایت با فرمت FAT
5: مصرف کم در زمان غیر بخش - فقط 8.0uA
6: خروجی صوتی مستقل 16 بیتی DAC برای اتصال به آمپیلی فایر
7: دو خروجی PWM برای اتصال مستقیم به بلندگو (8 Ohm/0.5W)
8: ولتاژ کاری 2.5 تا 3.6 ولت

:the product features

;Products for WTV020 chip module plug the SD card, supports 32M ~ 1GBit capacity card

;Supports the FAT file system, SD card as storage medium

;And supports playback of WAV format files 4Bit ADCPM

;Supports automatic speech recognition folders and file playback

;You can play background music and commercials language

;Control methods are key control, second control and UART232 serial control

;WTV master chip has WTV020-16SOP and WTV020-20SOP two packages, both of which are compatible

;You can play any segment of speech

;Operating voltage: DC2.6 ~ 3.6V

.Classified by folder store content, easy to operate

:2 Product Overview

WTV020 plug-in SD card Voice module, the main chip selection WTV020-16S and WTV020-20S package chips. Voice updates directly through an SD card reader on a PC replacement. Control is also an SD card stored in TXT file changes. The module supports the FAT file system. Support and ADPCM WAV file playback. Supports two-wire serial control mode, key methods and UART232 serial manner. Automatic speech recognition and speech sample rate format
