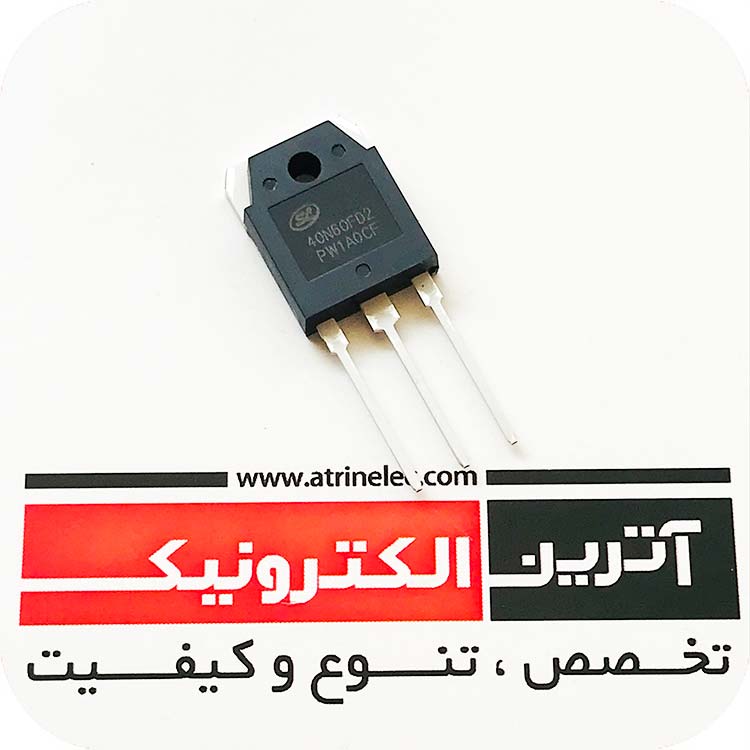

ای جی بی تی فست 40 آمپر 600 ولت SILAN چین/ دیود هرزگرد سریع فرکانس بالا/ 600V, 40 A Field Stop IGBT
600V, 40 A Field Stop IGBT
VCE=2.7V
ای جی بی تی فست 40 آمپر 600 ولت
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
SGT40N60FD2PN/P7/PT using Field Stop III IGBT technology, offers the optimum performance for induction Heating, UPS, SMPS and PFC application.
40A, 600V, VCE(sat)(typ.)=1.8V@IC=40A
Low conduction loss
Fast switching
High input impedance
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3P |
|
ولتاژکاری |
600V |
|
جریان کاری |
40A |
|
VCE |
600V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
- |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.26x21.46x5.31mm |
|
دمای کاری |
175+~40- |
|
برند |
Silan |
|
کشور سازنده |
- |
|
کیفیت |
سیلان چین -کیفیت خوب |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
Electric Welder
Frequency Converter
Photovoltaic Inverter
