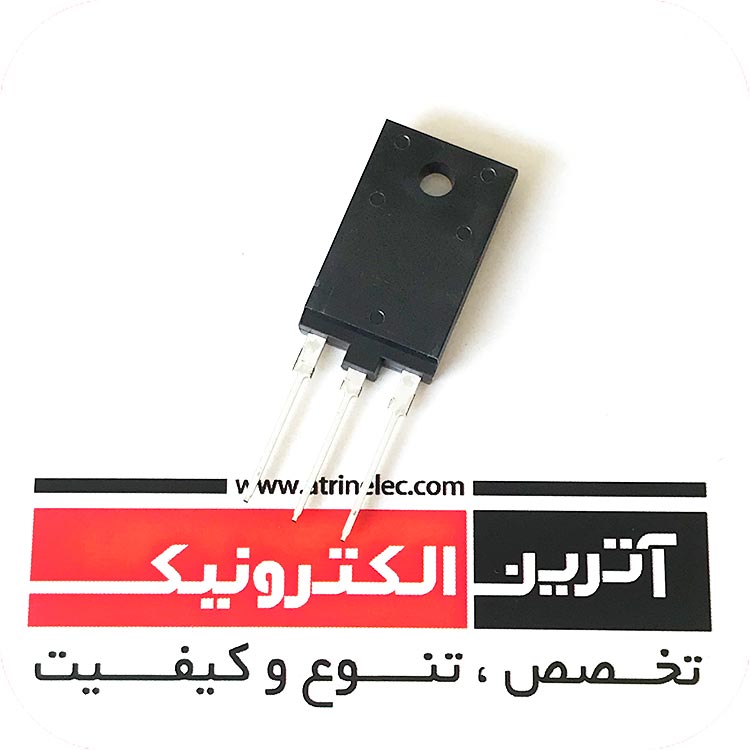

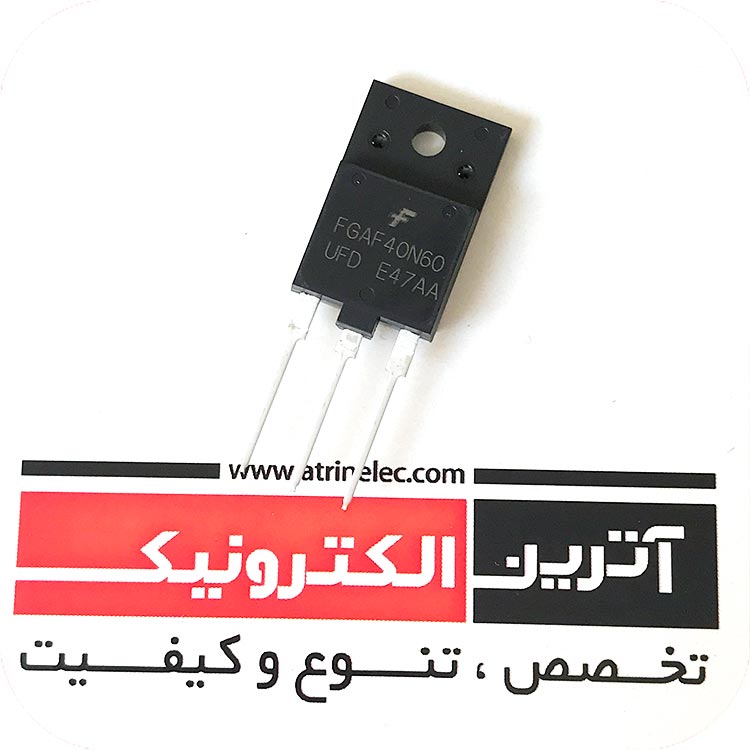

600V, 40 A Ultrafast IGBT ای جی بی تی الترا فست 40 آمپر 600 ولت فیرچایلدON اورجینال دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
FGAF40N60UFD IGBT FGAF40N60UFD Ultrafas t IGBT General Description Fairchild's UFD series of Insulated Gate Bipolar Tr ansistors (IGBTs)
provides low conducti on and switching losses. The UFD series is designed for applications such as m otor control and general inverters wher
e high speed switching is a required fe ature. Features • • • • High s peed switching Low saturat.
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
40A |
|
VCE |
600V |
| IC(25°C) |
40A |
|
IC(HIGH TEMP) |
20A |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
2.3V |
|
ICM-IC PULSE |
160A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
50ns |
|
td(off) |
- |
|
Trr |
50ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.6x20.6x4.7mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
