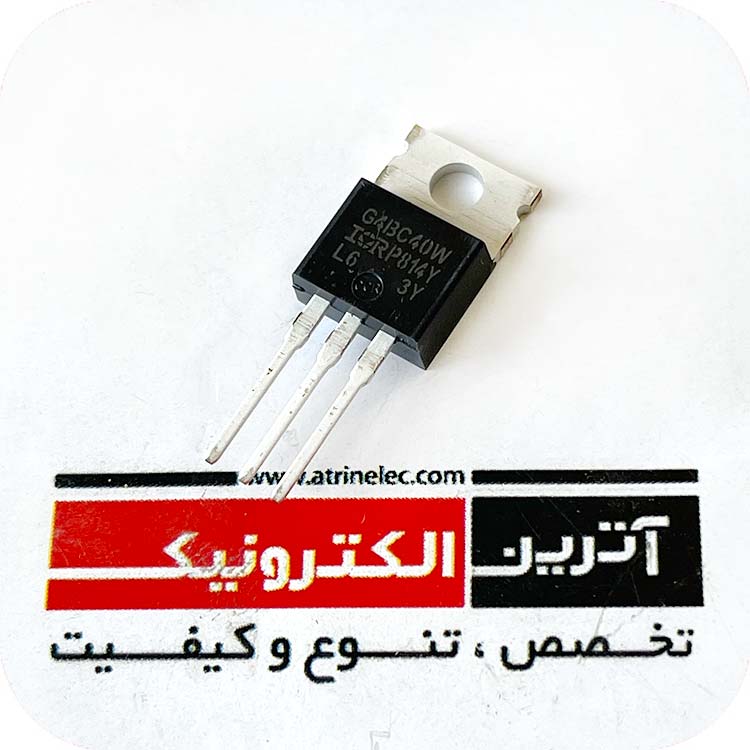

طراحی به طور مشخص برای منابع تغذیه سوئیچینگ و PFC ای جی بی تی(۲۰ آمپر دمای ۲۵ درجه و ۲۰ دمای ۱۰۰ درجه) آمپر 600 ولت IGBT - 600 V 40 A 160 W Through Hole TO-220AB
موارد مصرف:
انواع منابع تغذیه سوئیچینگ و PFC
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع مدارات دیگر
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
600V |
|
جریان کاری |
20A |
|
VCE |
600V |
| IC(25°C) |
40A |
|
IC(HIGH TEMP) |
20A |
|
VGE |
±20V |
|
Ptot-PD |
160W |
|
VGE(th) |
- |
|
VCE(sat) |
2.05V |
|
ICM-IC PULSE |
160A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
8.7x10.50x4.69mm |
|
دمای کاری |
175+~55- |
|
برند |
IR |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال مونتاژ مکزیک |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
| Infineon | ||
| IGBT Transistors | ||
| RoHS: | Details | |
| Si | ||
| TO-220-3 | ||
| Through Hole | ||
| Single | ||
| 600 V | ||
| 2.5 V | ||
| 20 V | ||
| 40 A | ||
| 160 W | ||
| - 55 C | ||
| Tube | ||
| Height: | 8.77 mm | |
| Length: | 10.54 mm | |
| Width: | 4.69 mm | |
| Brand: | Infineon / IR | |
| Product Type: | IGBT Transistors | |
| Factory Pack Quantity: | 1000 | |
| Subcategory: | IGBTs | |
| Unit Weight: | 6 g |
