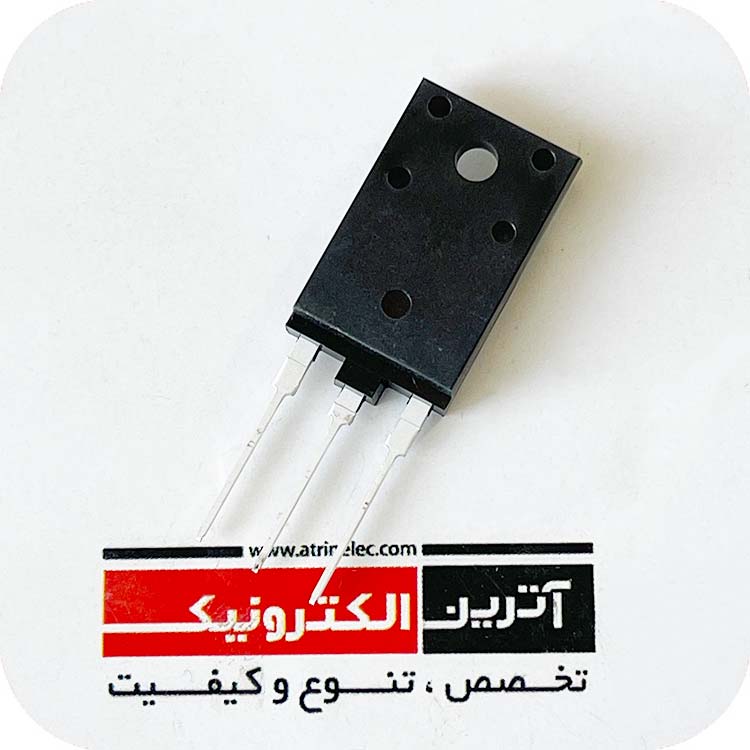

1000V,5A N-Channel MOSFET,TO-220AB ماسفت 1000 ولت 5 آمپر ایزوله
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
مقاومت درین سورس بسیار پایین
دوام بسیار بالا و کیفیت بالا
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220AB ایزوله |
|
ولتاژکاری |
1000V |
|
جریان کاری |
5A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
1000V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
2-4V |
|
ID(25°C) |
5A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
15A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
- |
| RDS(on) |
1-1.3Ω |
|
td(ON) |
65ns |
|
tr |
25ns |
|
td(off) |
120ns |
|
Trr |
1.4µs |
|
MOSFET PACK |
1 |
|
ابعاد |
- |
|
دمای کاری |
150+~55- |
|
برند |
MESPOWER |
|
کشور سازنده |
ژاپن |
|
کیفیت |
اورجینال |
| نوع مونتاژ | DIP |
