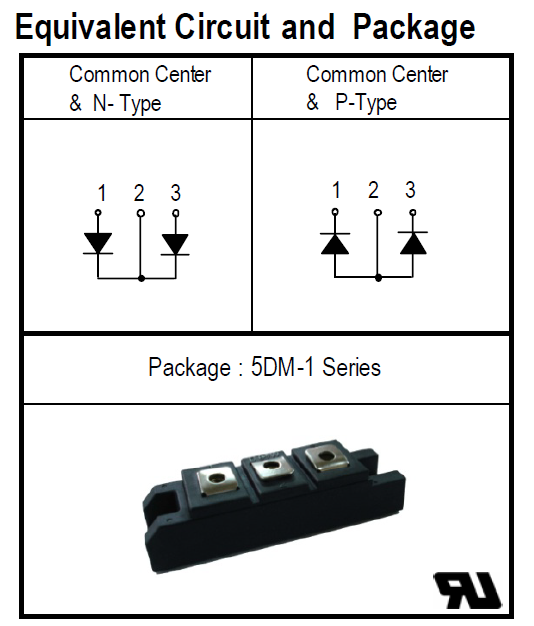

ماژول دیود (کاتد مشترک ایزوله) فست 600 ولت 100 آمپر - DAWIN DAC2F100P6S, Dual Diode Module, Common Cathode, 600V 100A ** ایزوله : پایه مشترک به بدنه کف متصل نیست**
استفاده عمده در سوئیچینگ ها و کاملا صنعتی
استفاده در انواع دستگاه جوش های اینورتری - اینورترهای موتور
منابع تغذیه
کیفیت بالا و کاملا صنعتی
اطلاعات بیشتر:
Ultra-Fast Soft Recovery Diode Module
Description
Ultra-FRD module devices are optimized to reduce losses
and EMI/RFI in high frequency power conditioning electrical systems.
These diode modules are ideally suited for power converters,
motors drives and other applications where switching losses
are significant portion of the total losses.
Features
☞ Repetitive Reverse Voltage : VRRM = 600V
☞ Low Forward Voltage Drop : VF(typ.) = 1.5V
☞ Average Forward Current : IF(AV.) = 100A @ Tc = 100℃
☞ Ultra-Fast Reverse Recovery Time : trr(typ.) = 120 ns
☞ Extensive Characterization of Recovery Parameters
☞ Reduced EMI and RFI
☞ Isolation Type Package
Applications
Motor Drives, Free wheel use, High Power Converters,Welders,
Various Switching and Telecommunication Power Supply.
ویژگی |
مقادیر |
خانواده |
دیود |
سری دیود |
دیود فست |
تعداد پین | 3 |
پکیج |
ایزوله |
ولتاژکاری |
600V |
جریان کاری |
100A |
توان |
400 |
VZ |
- |
VRRM | - |
VRMS |
- |
VDC |
- |
VF |
1.5 |
(IF(AV)-I(AV |
150A |
IFRM |
1 |
IFSM |
600A |
(IR(25°C |
- |
(IR(HIGH TEMP |
130 |
CJ |
- |
Trr |
160 |
ابعاد |
94x34x23 |
دمای کاری |
175+~55- |
برند |
OTHER |
کشور سازنده |
کره جنوبی |
کیفیت |
اورجینال |
نوع مونتاژ |
DIP |
ویژگی خاص |
- |
