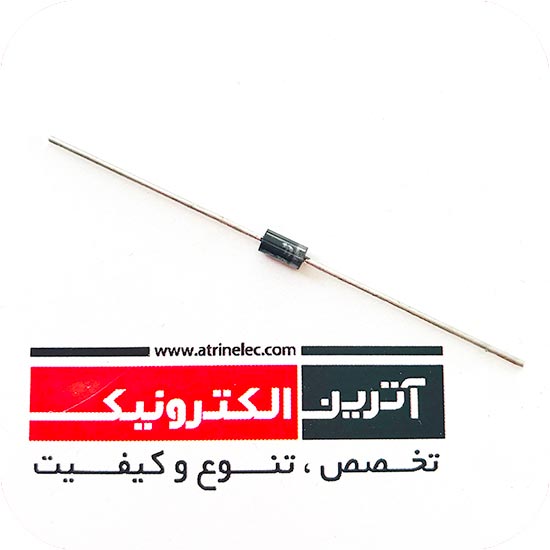

1A,600V ,150 ns ,DO-41 , Fast Recovery Diode دیودالترا فست 600 ولت 1 آمپر trr =250ns
دریافت دیتا شیت
استفاده در انواع دستگاه جوش های اینورتری
سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
DO-41
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
الترا فست |
| تعداد پین | 2 |
| پکیج |
DO-41 |
| ولتاژکاری |
600V |
| جریان کاری |
1A |
| توان |
- |
| VZ |
- |
| VRRM | 600V |
| VRMS |
420V |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
1A |
|
IFRM |
- |
|
IFSM |
30A |
|
(IR(25°C |
5µA |
|
(IR(HIGH TEMP |
100µA |
|
CJ |
- |
|
Trr |
250ns |
|
ابعاد |
2.7x2.7x5.2mm |
|
دمای کاری |
125+~65- |
|
برند |
MIC |
|
کشور سازنده |
چین |
|
کیفیت |
خوب |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
