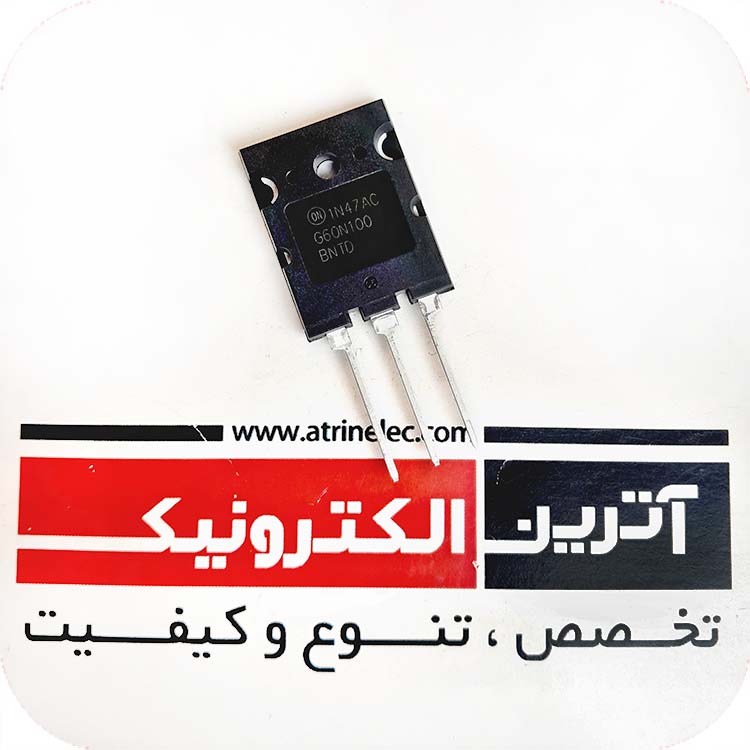

G60N100BNTD/FGL60N100BNTD تولید مجدد با برند ON واردات از Digi-Key اتریش(افزایش قیمت جهانی)

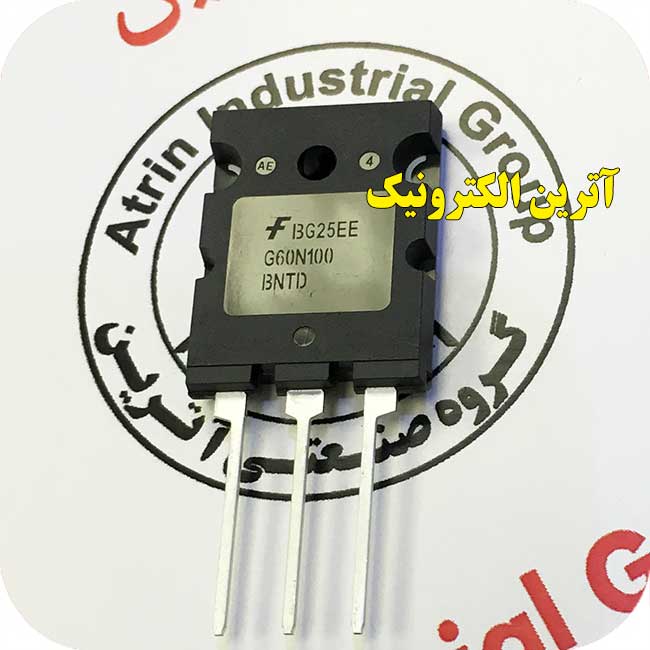

FGL60N100BNTD

1000V, 60 A NPT-Trench IGBT ای جی بی تی فست 60 آمپر 1000 ولت فیرچایلد اریجینال دیود هرزگرد سریع فرکانس بالا

تعداد

تخفیف

قیمت

845,500 تومان

+50

1.6 %

832,200 تومان

+200

3.1 %

818,900 تومان

جایگزین: FGH60N60SMD برند: FAIRCHILD پکیج: TO-264 وزن: 9.5g دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: IGBT معمولی و ماژول Discrete،سه پایه تمام IGBT ها قطعات الکترونیکی و داخلی

نقد و بررسی اجمالی

1000V, 60 A NPT-Trench IGBT ای جی بی تی فست 60 آمپر 1000 ولت فیرچایلد اریجینال دیود هرزگرد سریع فرکانس بالا

1000V, 60 A NPT-Trench IGBT
ای جی بی تی فست 60 آمپر 1000 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا
دریافت دیتا شیت
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
Fairchild Semiconductor Corporation

مشخصات:

مشخصات - پارامترها	مقادیر
خانواده	IGBT
سریIGBT	IGBT Transistors
تعداد پین	3
پکیج	TO-264
ولتاژکاری	1000V
جریان کاری	60A
VCE	1000V
IC(25°C)	60A
IC(HIGH TEMP)	42A
VGE	±20V
Ptot-PD	180W
VGE(th)	4-5-7V
VCE(sat)	1.5-1.8V
ICM-IC PULSE	120A
IF(25°C)	-
IF(HIGH TEMP)	15A
td(ON)	140ns
tr	320ns
td(off)	630ns
Trr	1.2-1.5us
IGBT PACK	1
Thermistors	-
ابعاد	20.20x26.40x5.20mm
دمای کاری	150+~55-
برند	FAIRCHILD
کشور سازنده	-
کیفیت	ارجینال آلمان واردات از Digi-Key اتریش
نوع مونتاژ	DIP
ویژگی خاص	دیود هرزگرد سریع فرکانس بالا

اطلاعات عمومی:

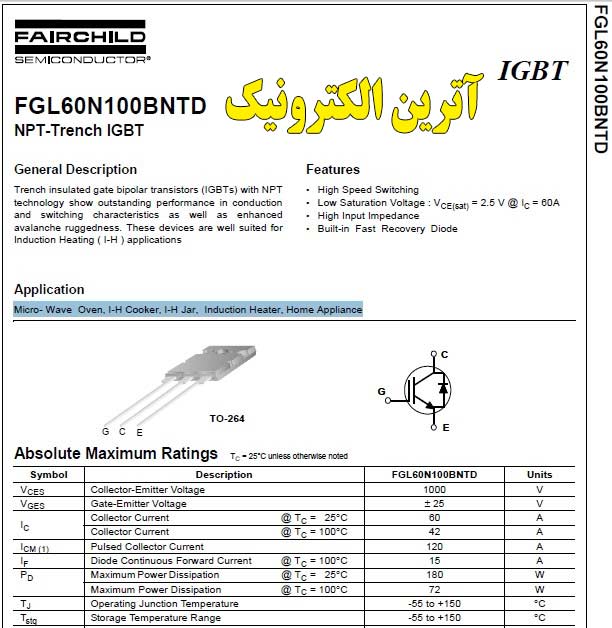

General Description
Trench insulated gate bipolar transistors (IGBTs) with NPT
technology show outstanding performance in conduction
and switching characteristics as well as enhanced
avalanche ruggedness. These devices are well suited for
Induction Heating ( I-H ) applications
ویژگی ها:

Features
• High Speed Switching
• Low Saturation Voltage : VCE(sat) = 2.5 V @ IC = 60A
• High Input Impedance
• Built-in Fast Recovery Diode

موارد مصرف:

Applications
•Micro- Wave Oven, I-H Cooker, I-H Jar, Induction Heater, Home Appliance
