1200V, 40 A NPT IGBT ای جی بی تی فست 40 آمپر 1200 ولت فیرچایلد اریجینال دیود هرزگرد سریع فرکانس بالا

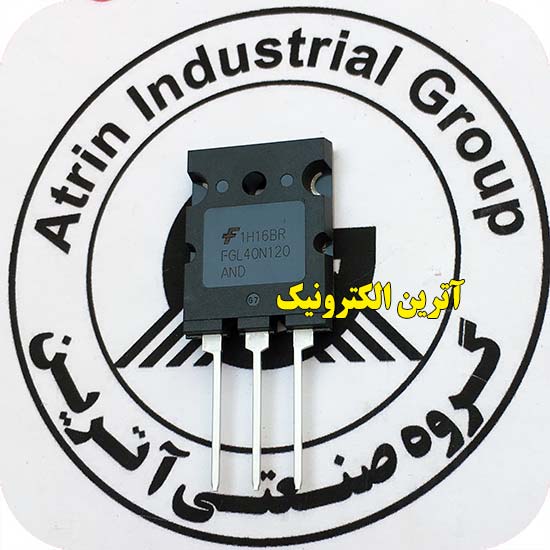

1200V, 40 A NPT IGBT
ای جی بی تی فست 40 آمپر 1200 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا
دریافت دیتا شیت
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری, تغذیه سوئیچینگ ها
Fairchild Semiconductor Corporation
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-264 |
|
ولتاژکاری |
1200V |
|
جریان کاری |
40A |
|
VCE |
1200V |
| IC(25°C) |
64A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
500W |
|
VGE(th) |
3.5-5.5-7.5V |
|
VCE(sat) |
2.6-3.2V |
|
ICM-IC PULSE |
160A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
40A |
|
td(ON) |
15ns |
|
tr |
20ns |
|
td(off) |
110ns |
|
Trr |
75-112ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
20x26x5mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |

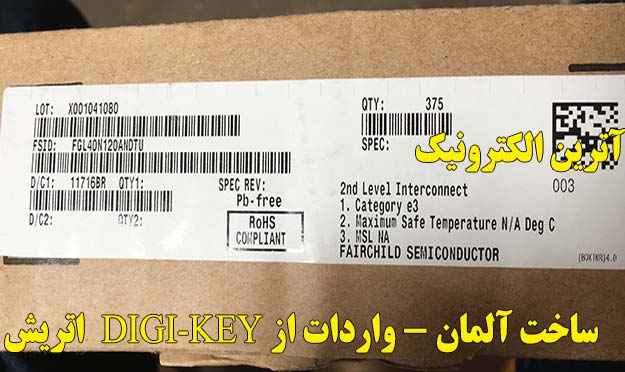

ارجینال آلمان واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |

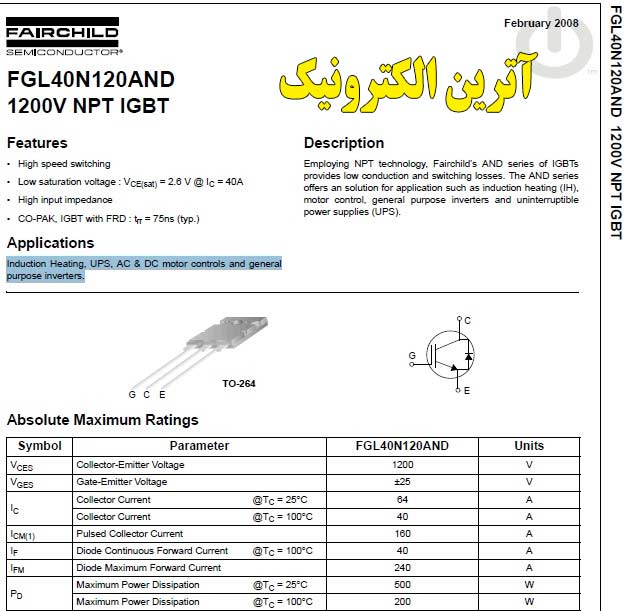

Features:
اطلاعات عمومی:
Employing NPT technology, Fairchild’s AND series of IGBTs
provides low conduction and switching losses. The AND series
offers an solution for application such as induction heating (IH),
motor control, general purpose inverters and uninterruptible
power supplies (UPS).
ویژگی ها:
Features
موارد مصرف:
