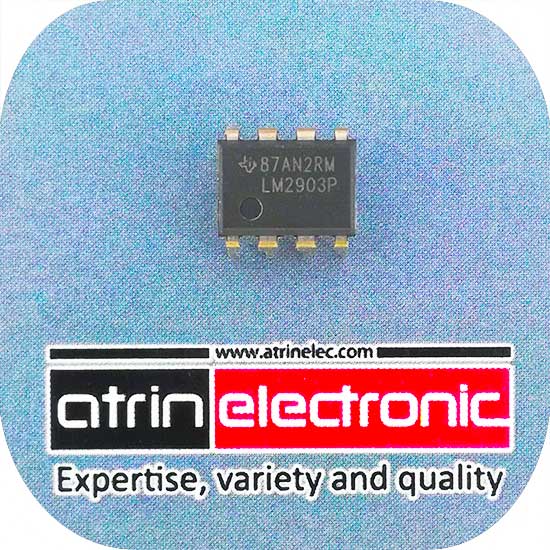

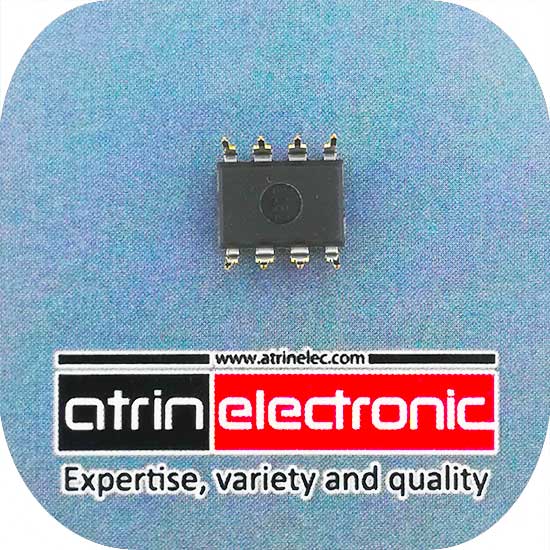

ای سی اپ امپ ،مقایسه کننده ولتاژ دوبل، ولتاژ کاری ±18 ولت Low Power Low Offset Voltage Dual Comparators
FEATURES
:Wide Supply
Voltage Range: 2.0V to 36V
Single or Dual Supplies: ±1.0V to ±18V
(Very Low Supply Current Drain (0.4 mA
Low Input Biasing Current: 25 nA
Low Input Offset Current: ±5 nA
Maximum Offset voltage: ±3 mV
Input Common-Mode Voltage Range Includes Ground
Differential Input Voltage Range Equal to the Power Supply Voltage
Low Output Saturation Voltage: 250 mV at 4 mA
Output Voltage Compatible with TTL, DTL, ECL, MOS and CMOS logic systems
Available in the 8-Bump (12 mil) DSBGA Package
See AN-1112 (SNVA009) for DSBGA Considerations
ADVANTAGES
High Precision Comparators
Reduced VOS Drift Over Temperature
Eliminates Need for Dual Supplies
Allows Sensing Near Ground
Compatible with All Forms of Logic
Power Drain Suitable for Battery Operation
