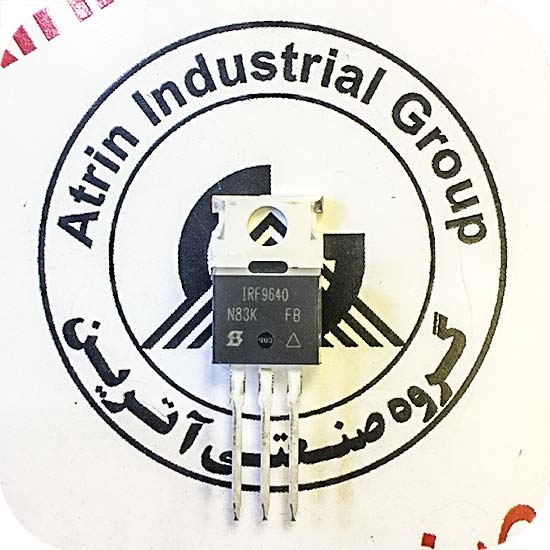

11A, 200V, 0.800 Ohm, P-Channel Power MOSFETs ماسفت قدرت P کانال 200 ولت11 آمپر IR فیلیپین RDS(on) = 50mΩ
دریافت کتابخانه( ALITUM DESIGNER )
11A, 200V, 0.800 Ohm, P-Channel Power
MOSFETs
ماسفت قدرت P کانال 200 ولت11 آمپر IR فیلیپین
RDS(on) = 50mΩ
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
دوام بسیار بالا و کیفیت بالا
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
200V- |
|
جریان کاری |
11A- |
|
نوع کانال |
P-CHANNEL |
|
VDS-VDSS |
200V- |
|
VGS-VGSS |
±20V |
|
VGS(th) |
2V-4V- |
|
ID(25°C) |
11A- |
|
ID(HIGH TEMP) |
7A- |
|
IDM-IDP |
44A- |
|
PD(TA=25°C) |
1W |
|
PD(TC=25°C) |
125W |
| RDS(on) |
0.350-0.500Ω |
|
td(ON) |
18-22ns |
|
tr |
45-68ns |
|
td(off) |
75-90ns |
|
Trr |
300ns |
|
MOSFET PACK |
1 |
|
ابعاد |
mm |
|
دمای کاری |
150+~55- |
|
برند |
IR |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال IR فیلیپین |
| نوع مونتاژ | DIP |
| ویژگی خاص | - |
مشخصات بیشتر:
• 11A, 200V
• Single Pulse Avalanche Energy Rated
• SOA is Power Dissipation Limited
• Nanosecond Switching Speeds
• Linear Transfer Characteristics
• High Input Impedance
• Related Literature
- TB334 “Guidelines for Soldering Surface Mount
Components to PC Boards
