1200V,400A,V Series,2-Pack ماژول 1000 ولت 400 آمپر دوبل فوجی الکتریک اریجینال N Channel, 400 A, 2.05 V, 2.045 kW, 1.2 kV
1200V,400A,V Series,2-Pack
ماژول 1000 ولت 400 آمپر دوبل فوجی الکتریک اریجینال

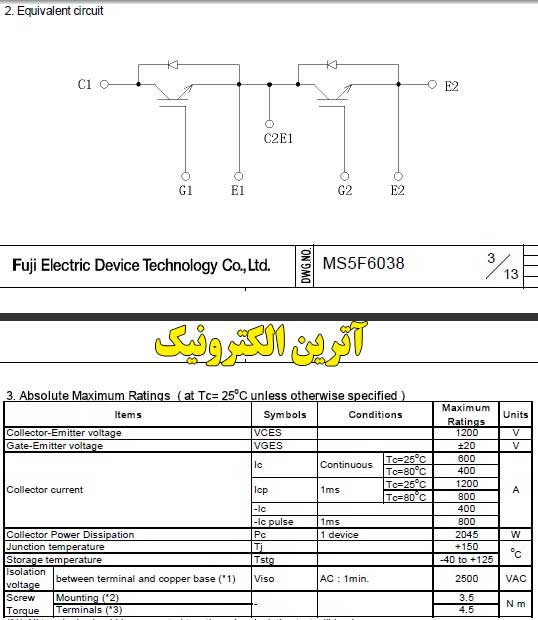

دریافت دیتا شیت
FUJI ELECTRIC 2MBI400U4H-120-50 IGBT Array & Module Transistor, N Channel, 400 A, 2.05 V, 2.045 kW, 1.2 kV, Module
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دوبل iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
6 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1000V |
|
جریان کاری |
400A |
|
VCE |
1000V |
| IC(25°C) |
600A |
|
IC(HIGH TEMP) |
400A |
|
VGE |
±20V |
|
Ptot-PD |
2045W |
|
VGE(th) |
4.5-6.5-8.5V |
|
VCE(sat) |
2.15-2.30V |
|
ICM-IC PULSE |
800A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.32-1.20us |
|
tr |
0.10-0.60us |
|
td(off) |
0.41-1us |
|
Trr |
0.35us |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
108x62x30mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
