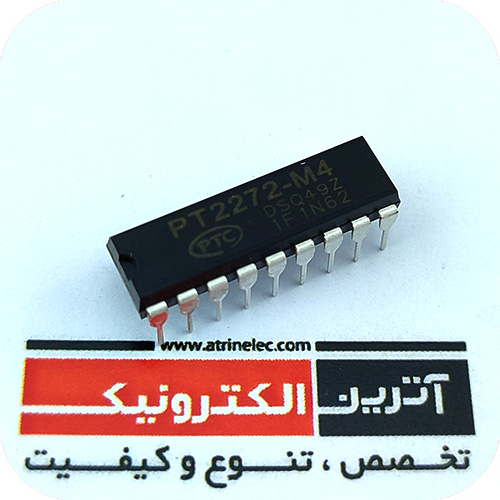

PT2272-M4 اورجینال

نقد و بررسی اجمالی

آیسی ریموت کنترل دیکودر 18 پایه (گیرنده) Remote Control Decoder dip-18

یک آی سی دیکودر از شرکت PTC بوده که وظیفه رمزگشایی اطلاعاتی را دارد که توسط آی سی انکودر PT2262 (قابل خرید از وبسایت آترین) ارسال می گردند. آی سی PT2272 در پکیج DIP-18 تولید شده است. محدوده ولتاژ کاری آی سی PT2272 بین 3 - 15 ولت می باشد. در نوع M4-PT2272 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد، به معنای دیگر، به صورت لحظه ای(moment) عمل می کند.

این ای سی از تکنولوژی CMOS می باشد و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد.
هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس داشته باشند.
پایه های ادرس می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار گیرند.
برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی باشد.

در آی سی PT2272-M4 خروجی ها ۴ بیتی می باشد و تفاوت آن با نوع L4 در این است که درنوع M4 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد.

توضیحات:

محدوده دمای کاری(C): -40 / +85

نوع کنترلر:  Remote Control Decoder

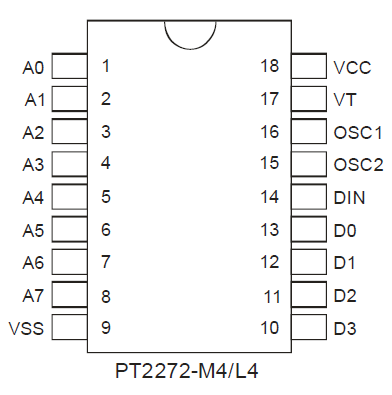

تعداد پایه: 18

ولتاژ: 16

DESCRIPTION
PT2272 is a remote control decoder paired with PT2262 utilizing CMOS Technology. It has 12-bit of tri-state address pins providing a maximum of 531,441 (or 312) address codes; thereby, drastically reducing any code collision and unauthorized code scanning possibilities. PT2272 is available in several options to suit every application need: variable number of data output pins, latch or momentary output type.
APPLICATIONS
 Car Security System
 Garage Door Controller
 Remote Control Fan
 Home Security/Automation System
 Remote Control Toys
 Remote Control for Industrial Use

FEATURES
 CMOS Technology
 Low Power Consumption
 Very High Noise Immunity
 Up to 12 Tri-State Code Address Pins
 Up to 6 Data Pins
 Wide Range of Operating Voltage: VCC=4~15V
 Single Resistor Oscillator
 Latch or Momentary Output Type
 Available in DIP and SOP
