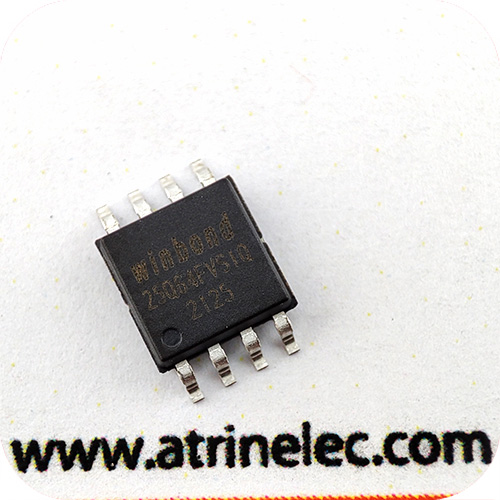

آیسی حافظه 64 بیتی 64M-bit Serial Flash Memory with uniform 4KB sectors and Dual/Quad SPI and QPI
حافظه های FLASH از نسل EEPROM ها هستن اما با این تفاوت که در حافظه های EEPROM ما کنترل حافظه ها به صورت بایت بایت را داریم، در صورتی که در حافظه های FLASH ما فقط می توانیم مجموعه ای از حافظه را مدیریت کنیم.
خصوصیات:
ظرفیت ذخیره سازی: 64 مگابیت
سرعت: 104 مگاهرتز
رابط: رابط SPI
ولتاژ: 2.7 ولت
توان: 3.6 ولت
دمای کار: -40 ° C 85 ° C
Single/Dual/Quad SPI amd QPI operation
Uniform 4KB erasable sectors & 32KB/64KB erasable blocks
32,768 pages (256 bytes), page program in 0.7mS (typ.)
Continuous Read with 8/16/32/64 Byte Wrap
Quad Peripheral Interface (QPI) reduces instruction overhead
Clock operation up to 104MHz (208/416MHz equivalent with Quad I/O Read)
2.7 to 3.6V power supply
4mA active read current, 1µA power down current
-40° to +85°C operating range
Program/Erase Suspend/Resume, Suspend Status Bit
Factory-programmed unique ID
Electronic ID with Dual/Quad I/O, Hardware and software write protection for top or bottom blocks
Volatile & Non-volatile Status Register Bits
Lock-Down and OTP protection
Serial Flash Discoverable Parameters(SFDP)
3X256byte Security Registers with OTP locks
Complement Array Protection Bit
Software Reset
Package:SOIC8
