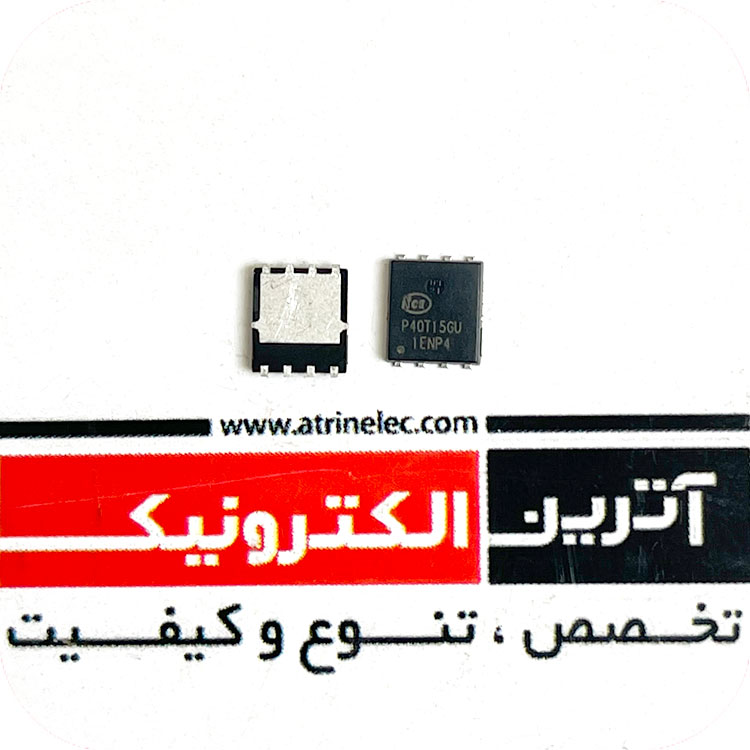

N-Channel Super Trench Power MOSFET, 40V, 150A, SOP-8 ماسفت قدرت 40 ولت 150 آمپر
استفاده در :
منابع تغذیه
ماینرها
مبدل های دی سی به دی سی
مدارات PCF
درایورهای موتور AC به DC
General Features
● VDS =40V,ID =150A
RDS(ON)=1.09mΩ (typical) @ VGS=10V
RDS(ON)=1.5mΩ (typical) @ VGS=4.5V
● Excellent gate charge x RDS(on) product(FOM)
● Very low on-resistance RDS(on)
● 150 °C operating temperature
● Pb-free lead plating
● 100% UIS tested
Application
● DC/DC Converter
● Ideal for high-frequency switching and synchronous
rectification
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
8 |
|
پکیج |
DFN5X6-8L |
|
ولتاژکاری |
40V |
|
جریان کاری |
150A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
40V |
|
VGS-VGSS |
±20V |
|
VGS(th) |
- |
|
ID(25°C) |
150A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
340A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
88W |
| RDS(on) |
1mΩ |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
16.03x21.10x5.16mm |
|
دمای کاری |
150+~55- |
|
برند |
|
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | SMD |
