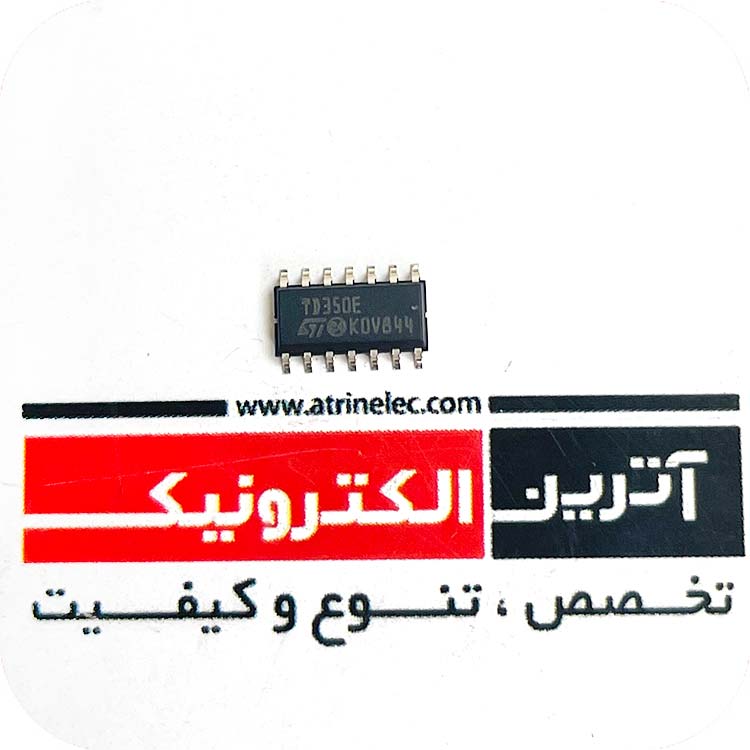

آیسی درایور گیت ماسفت یا IGBT برند ST - Gate Drivers Advanced IGBT/MOSFET driver SO-14
استفاده در صنایع :
ساخت انواع یو پی اس UPS
اینورترهای سه فاز 1200 ولت
ماینر ها -MINER
کنترل کننده های موتور
| Product Attribute | Attribute Value | Search Similar |
|---|---|---|
| STMicroelectronics | ||
| Gate Drivers | ||
| RoHS: | Details | |
| MOSFET Gate Drivers | ||
| High-Side | ||
| SMD/SMT | ||
| SOIC-14 | ||
| 1 Driver | ||
| 1 Output | ||
| 2.3 A | ||
| 0 V | ||
| 16 V | ||
| Inverting | ||
| 130 ns | ||
| 75 ns | ||
| - 40 C | ||
| + 125 C | ||
| TD350E | ||
| Tube | ||
| Brand: | STMicroelectronics | |
| Moisture Sensitive: | Yes | |
| Operating Supply Current: | 5 mA | |
| Operating Supply Voltage: | 28 V | |
| Pd - Power Dissipation: | 500 mW (1/2 W) | |
| Product Type: | Gate Drivers | |
| 1000 | ||
| Subcategory: | PMIC - Power Management ICs | |
| Technology: | Si | |
| Unit Weight: | 338 mg |
Features
1.5 A source/2.3 A sink (typ.) gate drive
Active Miller clamp feature
Two-level turn-off with adjustable level and
delay
Desaturation detection
Fault status output
Negative gate drive capability
Input compatible with pulse transformer or
optocoupler
Separate sink and source outputs for easy gate
driving
UVLO protection
2 kV ESD protection (HBM)
TD350ETR
TD350E
