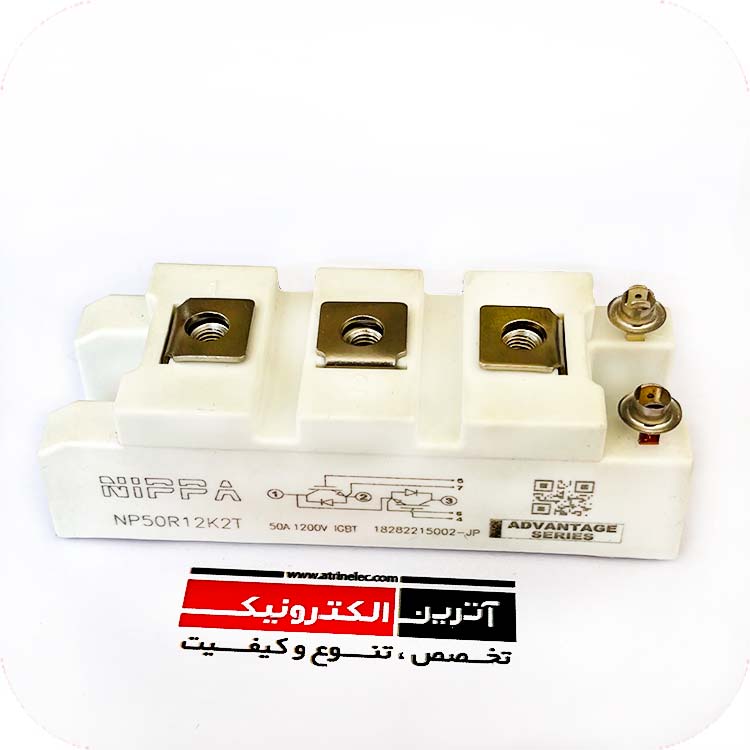

ماژول 1200 ولت 50 آمپر -نیپا اورجینال / 1200V,50A, IGBT Modules ,nippa,2-PACK,Half Bridge
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورتر جوشکاری و صنایع جوش و برش
و......

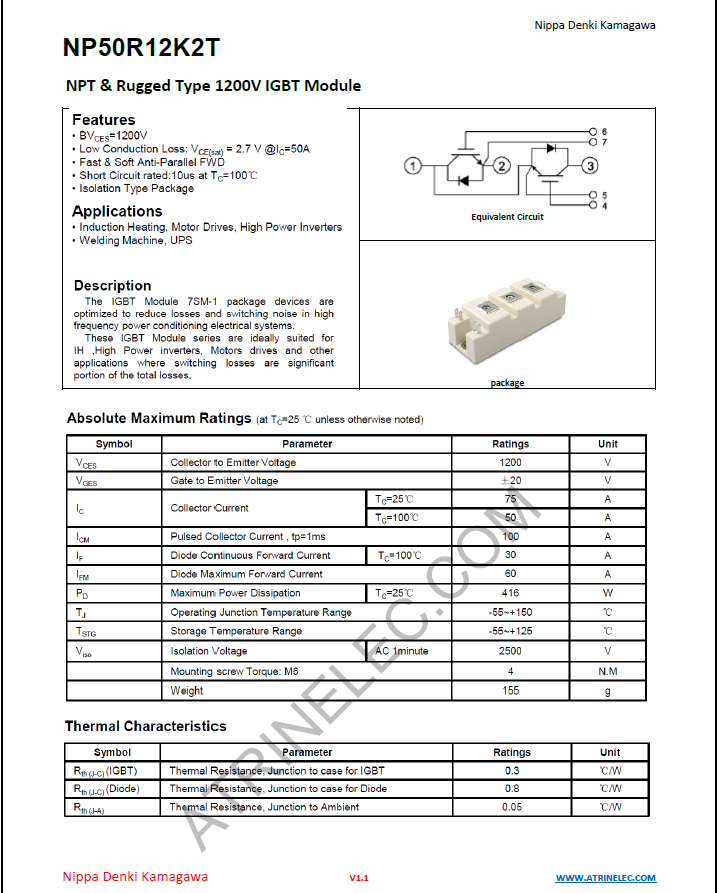

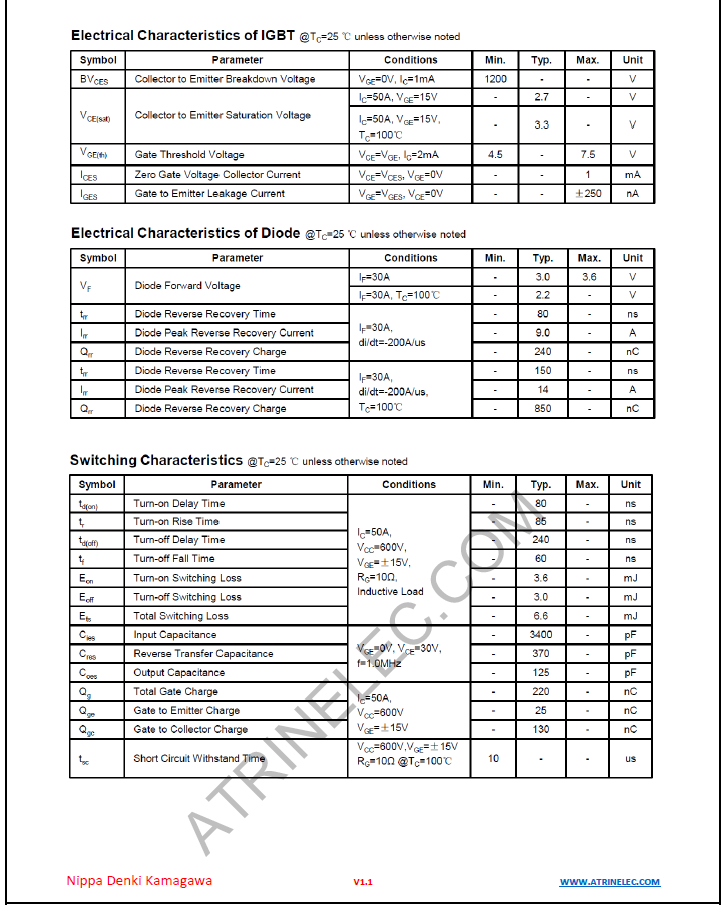

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
4 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
50A |
|
VCE |
1200V |
| ( IC(25°C |
- |
|
(IC(HIGH TEMP |
- |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
(VGE(th |
4.5-5.5-6.5V |
|
(VCE(sat |
2.5-3V |
|
ICM-IC PULSE |
50A |
|
(IF(25°C |
- |
|
(IF(HIGH TEMP |
- |
|
(td(ON |
- |
|
tr |
- |
|
(td(off |
- |
|
Trr |
- |
|
IGBT PACK |
- |
|
Thermistors |
- |
|
ابعاد |
94x34x30.5mm |
|
دمای کاری |
150+~40- |
|
برند |
nippa |
|
کشور سازنده |
ژاپن |
|
کیفیت |
بالا |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
نیپا سفارش ژاپن اورجینال |
