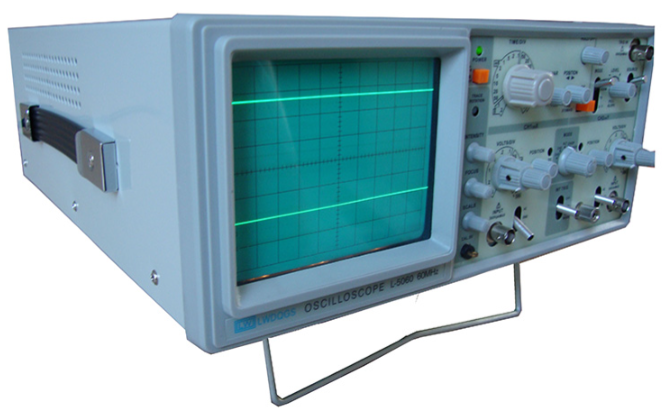

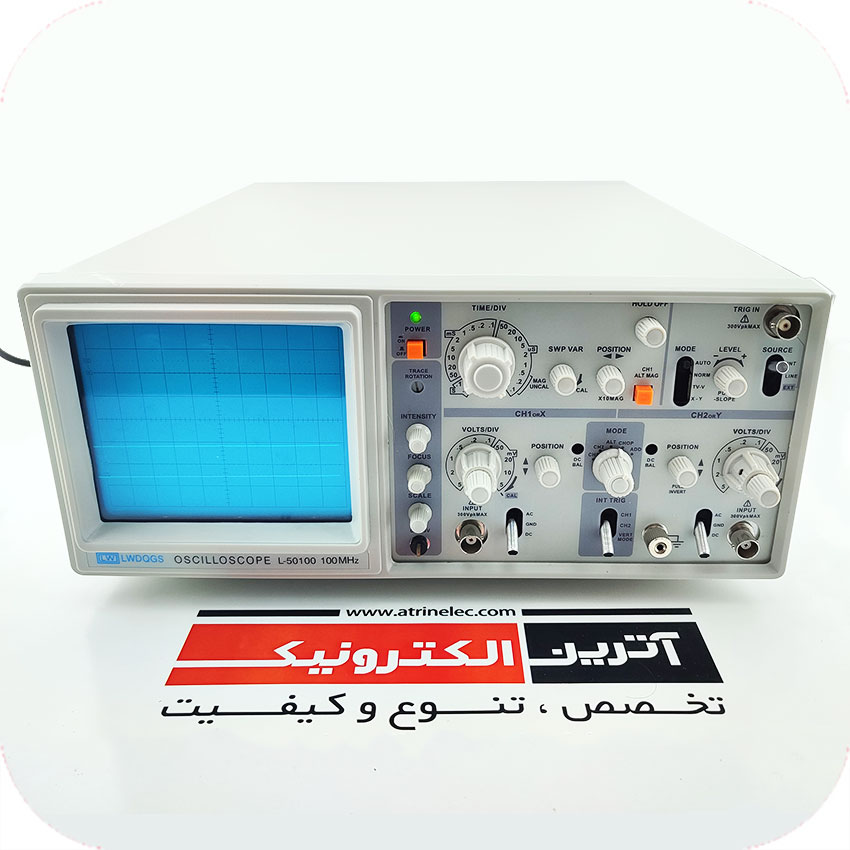

اسیلوسکوپ 2 کانال 100 مگاهرتز -صفحه نمایش 6 اینچی با کیفیت- حساسیت بالا -راه اندازی با انواع حالت مختلف -دقت 3 درصد
ویژگی ها:
|
|
دو کانال / ردیابی دوگانه، حالت X-Y
|
| صفحه نمایش 6 اینچی، پکیج اسیلوسکوپ با روشنایی بالا | |
| تحریک کننده با حساسیت بالا، نمایشگر تا 1 میلی ولت / تقسیم شفاف تر از اسیلوسکوپ معمولی | |
| مدار جداسازی همزمان تلویزیون برای مشاهده سیگنال تلویزیون پایدار | |
| حالت راه اندازی: AUTO/NORM/AV-V/AV-H | |
| عمودی: ALT/CHOP/ADD | |
| X-x10/Y-x5 | |
| معکوس شدن قطبیت | |
| خروجی CH1 Sync | |
| منبع تغذیه: AC 220 ولت ADN (اختیاری 110 ولت) |
Features:
| Parameter | Model | ||||||
| L-212 | L-5040 | L-5060 | L-50100 | ||||
| Frequency Range | DC-20MHz | DC-40MHz | DC-60MHz | DC-100MHz | |||
| Screen Resolution | 8*10 div(1div=1cm) | 8*10 div | 8*10 div | 8*10 div | |||
| Vertical deviation | Display Mode | CH1 CH2 CH3 ADD ALT CHOP | |||||
| Toxicity Factor | 5mV/div to 5V/div±3%(1mV/div±5%) | ||||||
| Rise Time | ≤17.2ns | ≤17.2ns | ≤17.2ns | ≤17.2ns | |||
| Polarity Selection | ±CH2 | ||||||
| Max. Input Voltage | 250V (≤1KHz) | ||||||
| Horizontal bias | Display Mode | 1, 10, X-Y | |||||
| Time base | 0.2us/div~0.2s/div | 0.2us/div~0.2s/div | 0.2us/div~0.2s/div | 0.2us/div~0.2s/div | |||
| Sweep width | ×10 | ×10 | ×10 | ×10 | |||
| Accuracy | 3% | 3% | 3% | 3% | |||
| Correct waveform | Frequency 1KHz 20% Voltage: 0.5V 1% | ||||||
| Input constant | 1MΩ | 1MΩ | 1MΩ | 1MΩ | |||
| Size | 370×310×130mm | ||||||
| Weight | About 8Kg | ||||||
