بدون تیغ-550W -اتوماتیک ,تنظیم سرعت ورود -سایز ریل تا 27 سانتیمتر -ضخامت فضای مدار چاپی 0.8 تا 2.5 میلیمتر- میزان سایز از کف چینی از 1 تا 3 میلیمتر-سرعت 4500RPM

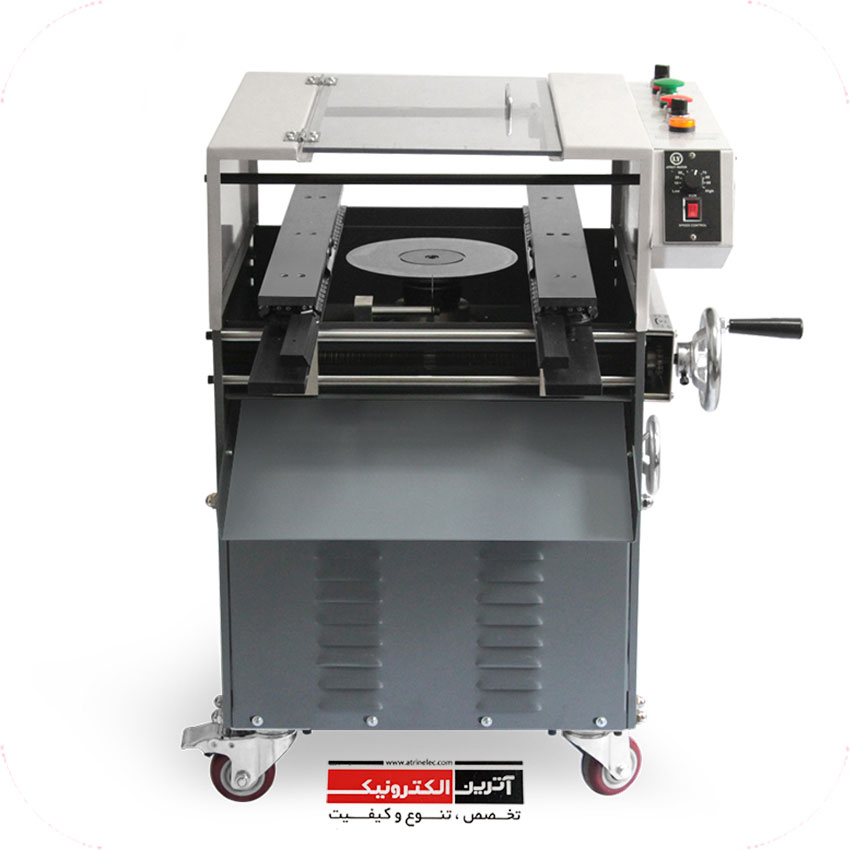

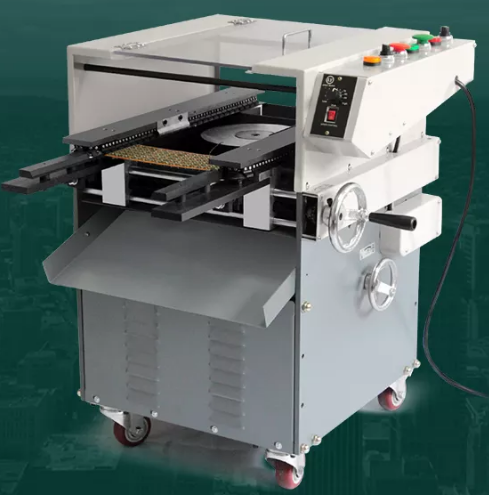

دستگاه کف چین قطعات الکترونیکی بعد از مونتاژ برد مدار چاپی به کار میرود. برای قطع پایه های قطعات THT و بسیار در زمان و انرژی
و نیروی انسانی صرفه جویی میشود. این دستگاه اتوماتیک بوده و برد مدار چاپی را به صورت اتوماتیک درون ریل به سمت تیغ برده

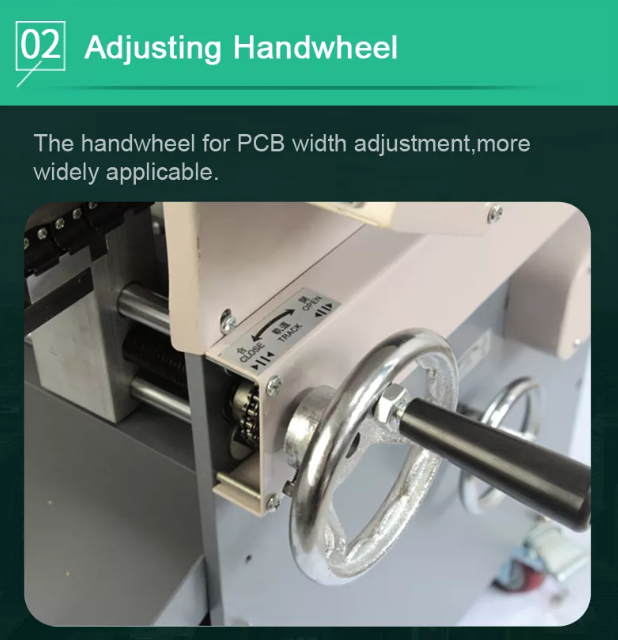

و پایه ها را بطور یکنواخت و تنظیم شده قطع میکند .با دسته های چرخنده میتوانید تا سایز 27 سانتیمتر هر برد مدار چاپی را بصورت
اتوماتیک در دستگاه و پایه ها را قطع کنید .
![]() |
*اتوماتیک و بدون خطر و بسیار ساده و کاربردی برای تولید بالا -تنظیم سرعت نوار ریل |
*سایز ریل تا 27 سانتیمتر | |

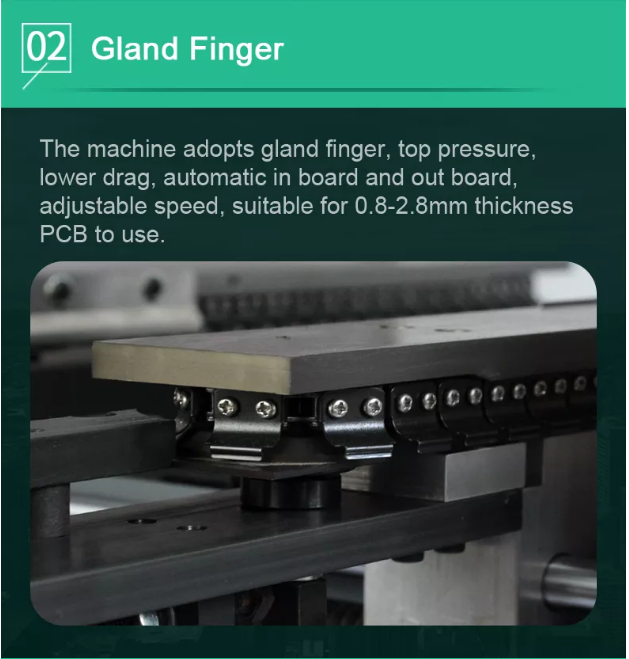

*ضخامت فضای مدار چاپی 0.8 تا 2.5 میلیمتر | |

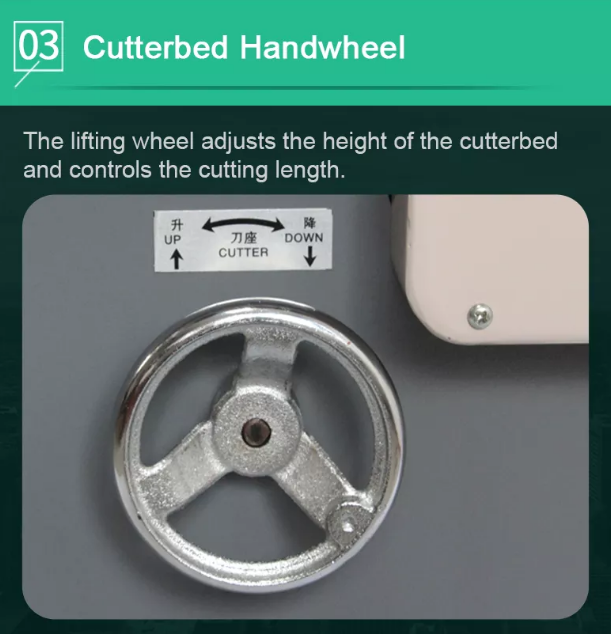

*میزان سایز از کف چینی از 1 تا 3 میلیمتر | |
*سرعت تیغ در دقیقه : 4500RPM | |

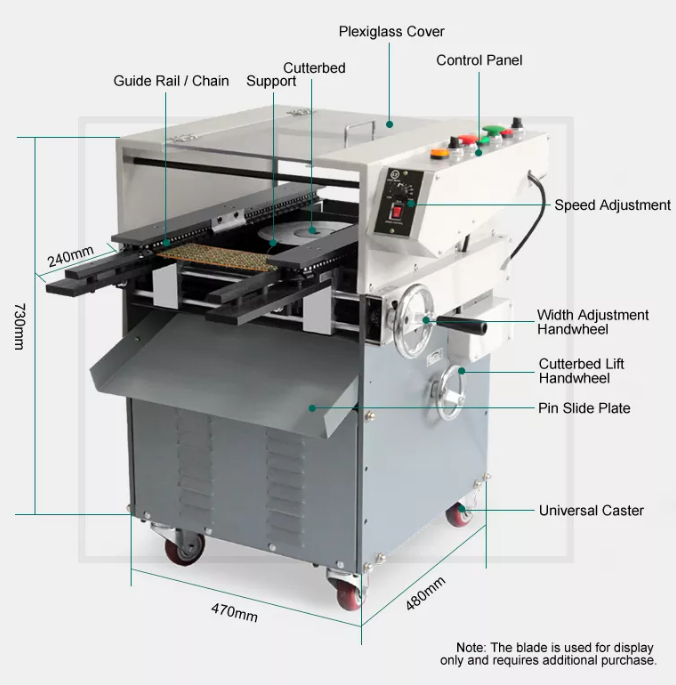

*سایز دستگاه : طول 66.5 -عرض 47.5 - ارتفاع 78 سانتیمتر-وزن دستگاه : 95 کیلوگرم | |

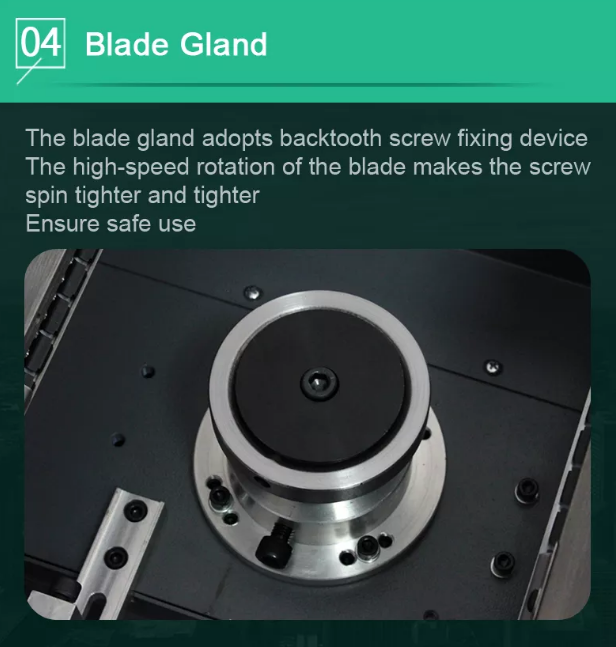

*تیغ جداگانه به سایز 3.5*70*250 میلیمتر | |
*ولتاژ : تکفاز 220 ولت AC فرکانس 50 هرتز |
--
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
-----
![]() |
![]() |
Products name
|
PCB Cutting Foot Machine
|
|||
PCB Thickness
|
Approx 0.8~2.5 mm
|
|||
Pin Cutting Height
|
Approx 1~3 mm
|
|||
Blade Specification
|
250*70*3.5 mm
|
|||
Blade Speed
|
4500 r/min
|
|||
Lead Rail Stroke
|
0~270 mm
|
|||
Power
|
AC220V±10% 50Hz
|
|||
Outline Size
|
730*560*480 mm
|
