600V,30A,PIM,infineon,7-Pack ماژول 600 ولت 30 آمپر هفت تایی سه فاز با پل دیود سه فاز و ترمز اینفینیون اریجینالEUPEC
600V,30A,PIM,infineon,7-Pack
ماژول 600 ولت 30 آمپر هفت تایی سه فاز با پل دیود سه فاز و ترمز اینفینیون اریجینالEUPEC
NTC
شامل دیود های فست
EUPEC

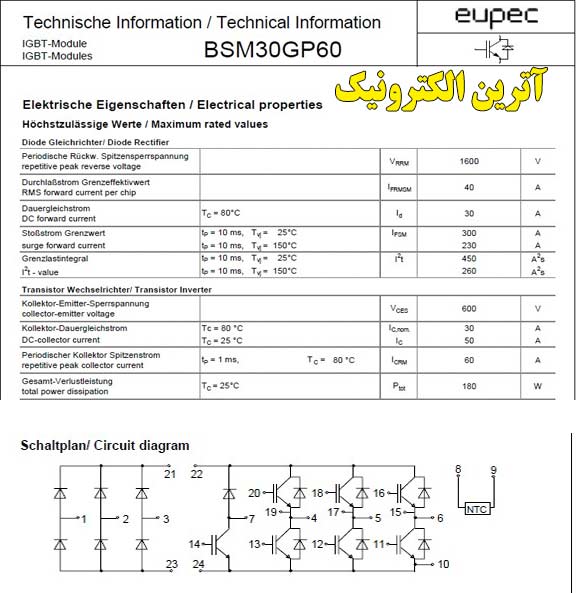

BSM 30GP 60
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
- |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
30A |
|
VCE |
600V |
| IC(25°C) |
50A |
|
IC(HIGH TEMP) |
30A |
|
VGE |
±20V |
|
Ptot-PD |
180W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
1.95-2.45V |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
50ns |
|
tr |
50ns |
|
td(off) |
250ns |
|
Trr |
- |
|
IGBT PACK |
7 |
|
Thermistors |
NTC 5ΚΩ |
|
ابعاد |
107x45x17mm |
|
دمای کاری |
125+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول هفت تاییسه فاز با پل دیود سه فاز و ترمز اینفینیون |
