نقد و بررسی اجمالی
1200V,100A,infineon,2-Pack
ماژول 1200 ولت 100 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال
دریافت دیتا شیت
1200V,100A,infineon,2-Pack
ماژول 1200 ولت 100 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال

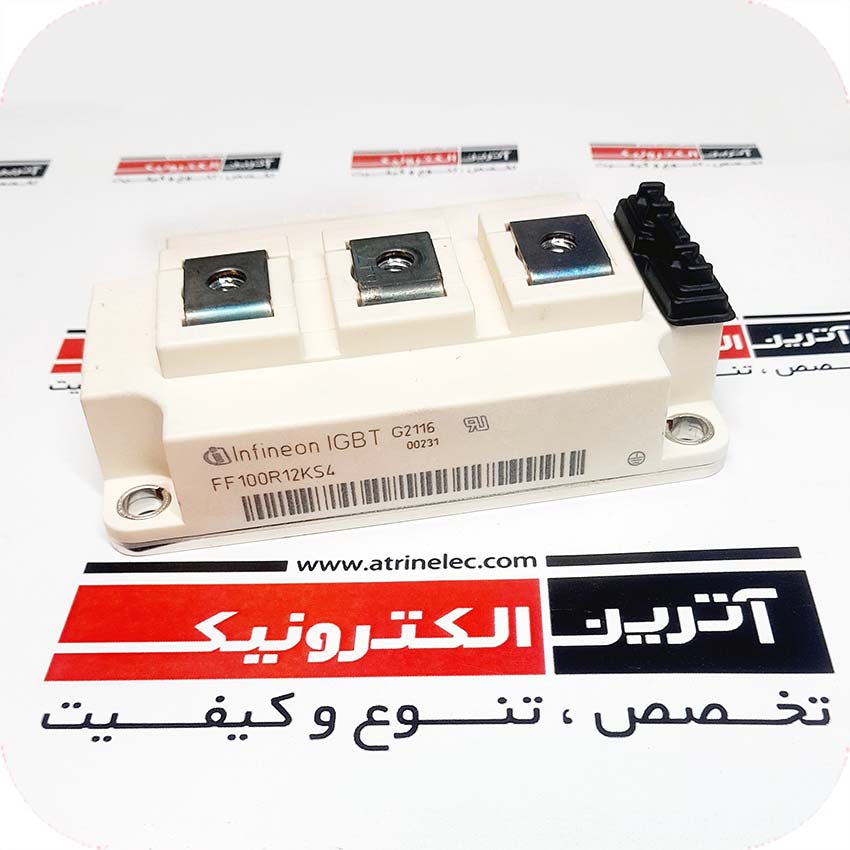

FF100R12KS4
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دو iGBT میباشد
مشخصات:
|
مشخصات - پارامترها
|
مقادیر
|
|
خانواده
|
IGBT
|
|
سریIGBT
|
IGBT Modules
|
|
تعداد پین
|
-
|
|
پکیج
|
MODULE
|
|
ولتاژکاری
|
1200V
|
|
جریان کاری
|
100A
|
|
VCE
|
1200V
|
| IC(25°C) |
150A
|
|
IC(HIGH TEMP)
|
100A
|
|
VGE
|
±20V
|
|
Ptot-PD
|
780W
|
|
VGE(th)
|
4.5-5.5-6.5V
|
|
VCE(sat)
|
3.20-3.70V
|
|
ICM-IC PULSE
|
200A |
|
IF(25°C)
|
- |
|
IF(HIGH TEMP)
|
-
|
|
td(ON)
|
0.10µs
|
|
tr
|
0.06µs
|
|
td(off)
|
0.53µs
|
|
Trr
|
- |
|
IGBT PACK
|
2 |
|
Thermistors
|
- |
|
ابعاد
|
106.4x61.4x30.5mm |
|
دمای کاری
|
125+~40- |
|
برند
|
INFINEON |
|
کشور سازنده
|
- |
|
کیفیت
|
ارجینال ایفینیون آلمان |
| نوع مونتاژ |
DIP |
|
ویژگی خاص
|
ماژول دوبل فرکانس بالا و سریع
|
Description:
Our well-known 62 mm 1200V dual IGBT modules with the fast IGBT2 for high-frequency switching are the right choice for your design.
Summary of Features:
- High Short Circuit Capability
- Self Limiting Short Circuit Current
- Low Switching Losses
- Unbeatable Robustness
- V (CEsat) with positive Temperature Coefficient
- Package with CTI > 400
- High Creepage and Clearance Distances
- Isolated Base Plate
- Copper Base Plate
- Standard Housing
Benefits:
- Flexibility
- Optimal electrical performance
- Highest reliability
