1200V,15A,IGBT Module,infineon,7-Pack ماژول 1200 ولت 15 آمپر هفت تایی با پل دیود سه فاز داخلی اینفینیون اریجینال(ترمز دار)
1200V,15A,IGBT Module,infineon,7-Pack
ماژول 1200 ولت 15 آمپر هفت تایی با پل دیود سه فاز داخلی اینفینیون اریجینال(ترمز دار)
NTC

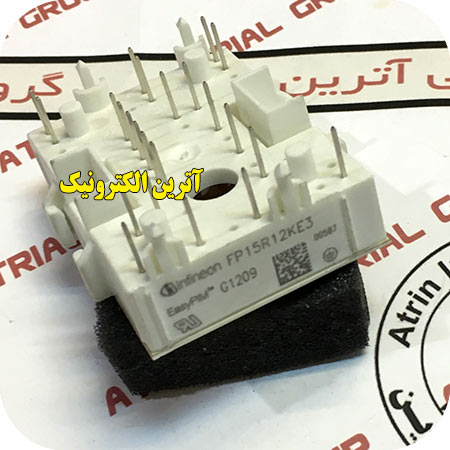

FP15R12KE3
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
23 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
15A |
|
VCE |
1200V |
| IC(25°C) |
25A |
|
IC(HIGH TEMP) |
15A |
|
VGE |
±20V |
|
Ptot-PD |
100W |
|
VGE(th) |
5-5.8-6.5V |
|
VCE(sat) |
1.85-2.5V |
|
ICM-IC PULSE |
300A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
85ns |
|
tr |
30ns |
|
td(off) |
420ns |
|
Trr |
- |
|
IGBT PACK |
7 |
|
Thermistors |
NTC 5ΚΩ |
|
ابعاد |
107.5x45x17mm |
|
دمای کاری |
125+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول هفت تایی با پل دیود سه فاز داخلی |
