- Easy separation of DC and AC
- Optimized Thermal Resistance Case to Heat Sink
- Highest Power Density for compact Inverter Designs
1200V,300A, IGBT Modules,infineon,6-Pack ماژول 1200 ولت 300 آمپر شش تایی فست اینفینیون اریجینال
1200V,300A, IGBT Modules,infineon,6-Pack
ماژول 1200 ولت 300 آمپر شش تایی فست اینفینیون اریجینال
کنترل امیتر
FS300R12KE3
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
IGBT |
سریIGBT |
IGBT Modules |
تعداد پین |
17 |
پکیج |
MODULE |
ولتاژکاری |
1200V |
جریان کاری |
300A |
VCE |
1200V |
IC(25°C) |
500A |
IC(HIGH TEMP) |
300A |
VGE |
±20V |
Ptot-PD |
1450W |
VGE(th) |
5-5.8-6.5V |
VCE(sat) |
1.70-2.15V |
ICM-IC PULSE |
600A |
IF(25°C) |
- |
IF(HIGH TEMP) |
- |
td(ON) |
0.25µs |
tr |
0.09µs |
td(off) |
0.55µs |
Trr |
- |
IGBT PACK |
6 |
Thermistors |
NTC 5ΚΩ |
ابعاد |
162x150x17mm |
دمای کاری |
125+~40- |
برند |
INFINEON |
کشور سازنده |
- |
کیفیت |
ارجینال ایفینیون |
نوع مونتاژ | DIP |
ویژگی خاص |
ماژول شش تایی فست |

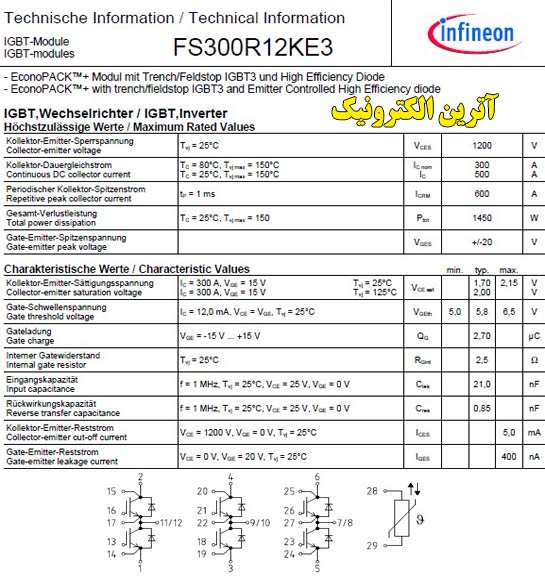

EconoPACK™ + B-series 1200V sixpack IGBT module with Trench/Fieldstop IGBT3 and Emitter Controlled HE diode
