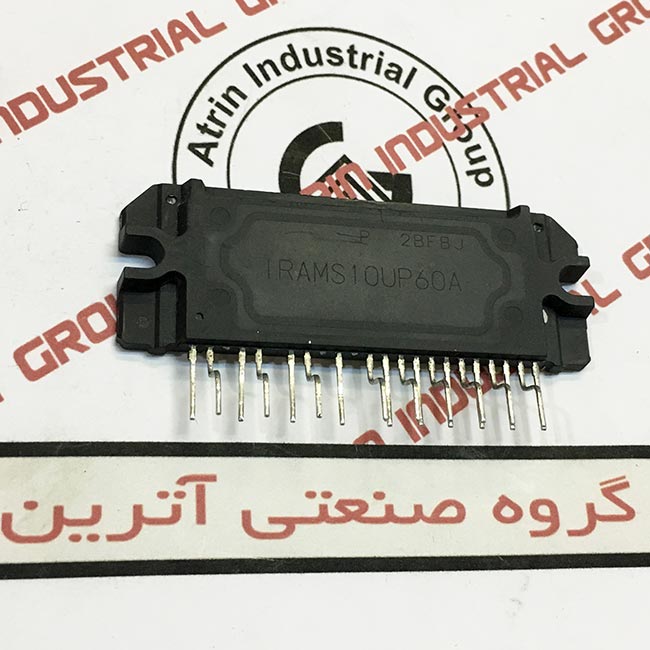

600V,10A, IGBT Modules,IR,6-Pack ماژول 600 ولت 10 آمپر شش تایی فست IR اریجینال
600V,10A, IGBT Modules,IR,6-Pack
ماژول 600 ولت 10 آمپر شش تایی فست IR اریجینال

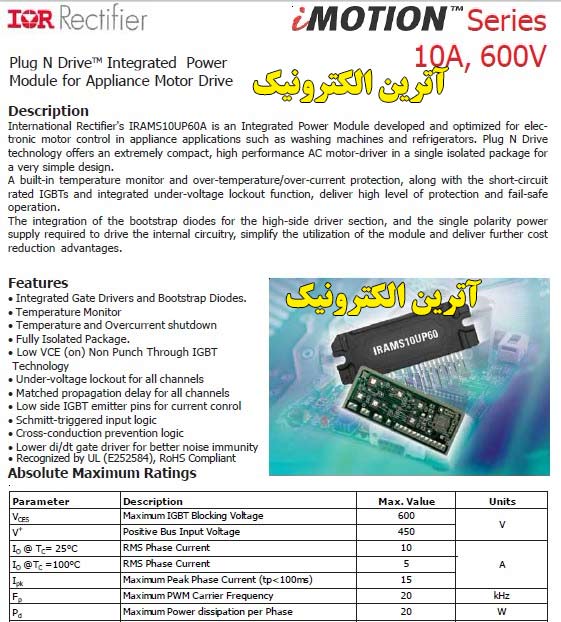

Plug N DriveTM Integrated Power
Module for Appliance Motor Drive
FS75R12KE3_B3
FS75R12KE3-B3
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
13 |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
10A |
|
VCE |
600V |
| IC(25°C) |
10A |
|
IC(HIGH TEMP) |
5A |
|
VGE |
±20V |
|
Ptot-PD |
20W |
|
VGE(th) |
- |
|
VCE(sat) |
- |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
470ns |
|
tr |
- |
|
td(off) |
615ns |
|
Trr |
- |
|
IGBT PACK |
6 |
|
Thermistors |
NTC100ΚΩ |
|
ابعاد |
62x21.8x5mm |
|
دمای کاری |
150+~40- |
|
برند |
IR |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی فست |
Features
• Integrated Gate Drivers and Bootstrap Diodes.
• Temperature Monitor
• Temperature and Overcurrent shutdown
• Fully Isolated Package.
• Low VCE (on) Non Punch Through IGBT
Technology
• Under-voltage lockout for all channels
• Matched propagation delay for all channels
• Low side IGBT emitter pins for current conrol
• Schmitt-triggered input logic
• Cross-conduction prevention logic
• Lower di/dt gate driver for better noise immunity
