1200V,75A, IGBT Modules with brake chopper,SEMIKRON ماژول 1200 ولت 75 آمپر به پل دیود -چاپر ترمز -سمیکرون اریجینال
1200V,75A, IGBT Modules with
brake chopper,SEMIKRON
ماژول 1200 ولت 75 آمپر به پل دیود -چاپر ترمز -سمیکرون اریجینال

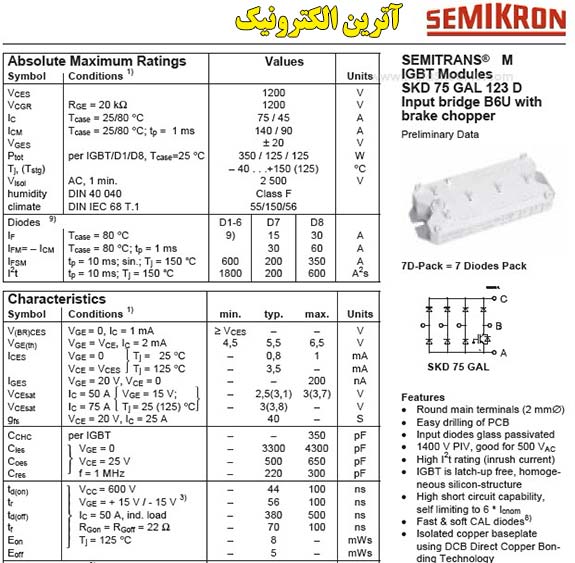

SEMITRANS® M
IGBT Modules

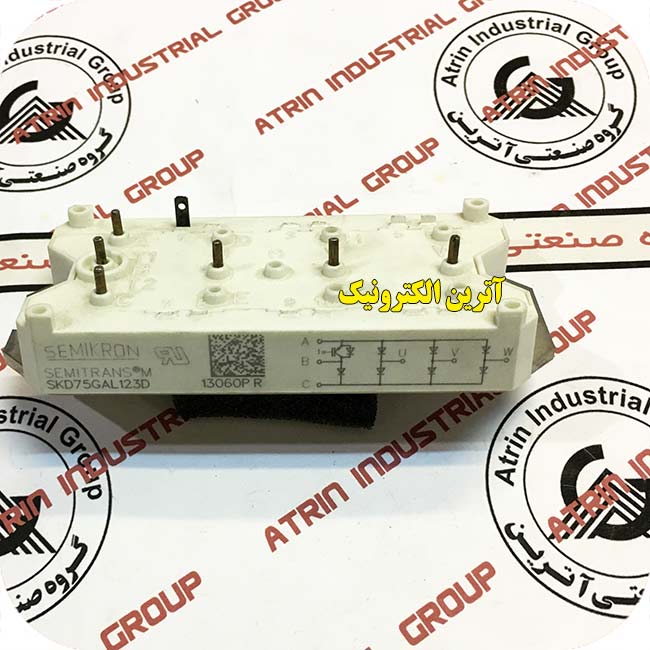

SKD 75 GAL 123 D
Input bridge B6U with
brake chopper
چاپر - ترمز
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
و......
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
IGBT |
سریIGBT |
IGBT Modules |
تعداد پین |
7 |
پکیج |
MODULE |
ولتاژکاری |
1200V |
جریان کاری |
75A |
VCE |
1200V |
IC(25°C) |
75A |
IC(HIGH TEMP) |
45A |
VGE |
±20V |
Ptot-PD |
350W |
VGE(th) |
4.5-5.5-6.5V |
VCE(sat) |
2.5-3V |
ICM-IC PULSE |
140A |
IF(25°C) |
- |
IF(HIGH TEMP) |
- |
td(ON) |
44-100ns |
tr |
56-100ns |
td(off) |
380-500ns |
Trr |
- |
IGBT PACK |
- |
Thermistors |
- |
ابعاد |
105x45x22mm |
دمای کاری |
150+~40- |
برند |
SEMIKRON |
کشور سازنده |
- |
کیفیت |
اریجینال سمیکرون آلمان |
نوع مونتاژ | DIP |
ویژگی خاص |
ماژول پل دیود-چاپر ترمز-سمیکرون اریجینال |
ویژگی ها :
· Round main terminals (2 mmÆ)
· Easy drilling of PCB
· Input diodes glass passivated
· 1400 V PIV, good for 500 VAC
· High I2t rating (inrush current)
· IGBT is latch-up free, homogeneous
silicon-structure
· High short circuit capability,
self limiting to 6 * Icnom
· Fast & soft CAL diodes8)
· Isolated copper baseplate
using DCB Direct Copper Bonding
Technology
· Large clearance (9 mm) and
creepage distances (13 mm).
