1200V,10A, IGBT Modules ,SEMIKRON,2-PACK,Half Bridge ماژول 1200 ولت 100 آمپر دوبل -سمیکرون اریجینال
1200V,10A, IGBT Modules ,SEMIKRON,2-PACK,Half Bridge
ماژول 1200 ولت 100 آمپر دوبل-سمیکرون اریجینال
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورتر جوشکاری و صنایع جوش و برش
و......
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
4 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
100A |
|
VCE |
1200V |
| IC(25°C) |
154A |
|
IC(HIGH TEMP) |
118A |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
5-5.8-6.5V |
|
VCE(sat) |
1.85-2.10V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
94x34x30.5mm |
|
دمای کاری |
175+~40- |
|
برند |
SEMIKRON |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال سمیکرون آلمان |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل-نیم پل |
دوبل - نیم پل
Fast IGBT4 Modules

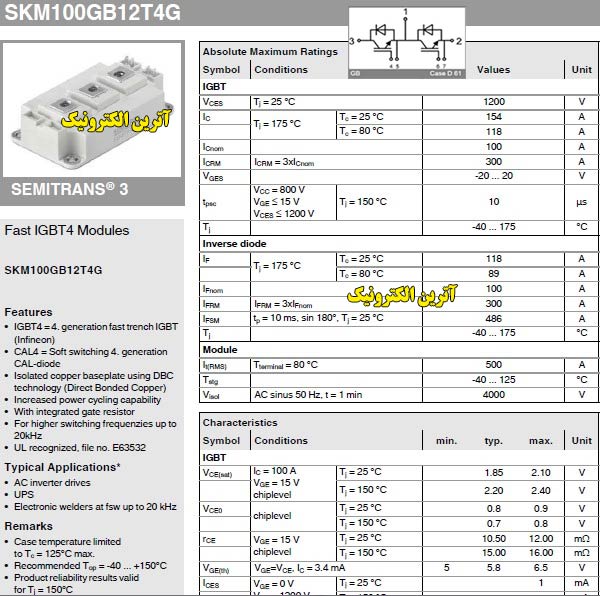

SKM100GB12T4G
Features
IGBT4 = 4. generation fast trench IGBT
(Infineon)
CAL4 = Soft switching 4. generation
CAL-diode
Isolated copper baseplate using DBC
technology (Direct Bonded Copper)
Increased power cycling capability
With integrated gate resistor
For higher switching frequenzies up to
20kHz
UL recognized, file no. E63532
Typical Applications*
AC inverter drives
UPS
Electronic welders at fsw up to 20 kHz
Remarks
Case temperature limited
to Tc = 125°C max.
Recommended Top = -40 ... +150°C
Product reliability results valid
for Tj = 150°C
