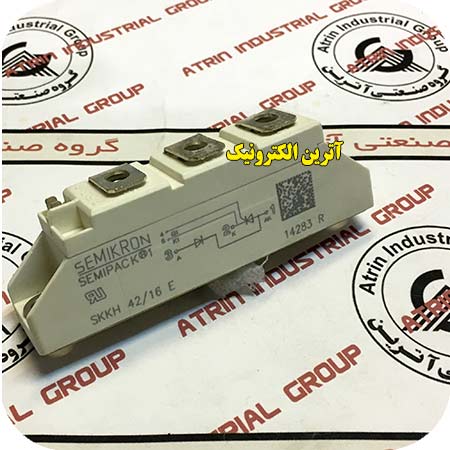

ماژول تریستور/دیود 40 آمپر 1600 ولت سمیکرون اریجینال 40A,1600V Thyristor / Diode Modules
40A,1600V Thyristor / Diode Modules
ماژول تریستور/دیود 40 آمپر 1600 ولت سمیکرون اریجینال
مونتاژ اسلواکی
Thyristor / Diode Modules
VRRM 1600 V
استفاده در
موتورهای دی سی
کنترل دما
سیستم های روشنایی
انواع سوئیچ های جریان بالا
دستگاه های جوش رکتیفایر
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
المان قطع ووصل جریان وولتاژ |
|
سری |
Thyristor/Diode Modules |
|
تعداد پین |
3 |
|
پکیج |
MODULE |
|
ولتاژ کاری |
1600V |
|
جریان کاری |
40A |
|
VDRM |
1600V |
|
VDSM |
- |
|
VRRM |
1600V |
|
VRSM |
1700V |
|
IT(RMS) |
- |
|
IT(AV) |
42A |
|
ITSM-IT(SM) |
- |
|
VGT |
- |
|
IGT |
- |
|
ابعاد |
93x30x20mm |
|
دمای کاری |
130+~40- |
| برند |
SEMIKRON |
|
کشور سازنده |
آلمان |
|
کیفیت |
اریجینال سمیکرون |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
مونتاژ اسلواکی |
Features
Industrial standard package
Electrically insulated base plate
Heat transfer through aluminum oxide
ceramic insulated metal base plate
Chip soldered on direct copper bonded
Al2O3 ceramic
Thyristor with center gate
UL recognition applied for file no.
E63532
Typical Applications*
DC motor control (e. g. for machine
tools)
Temperature control (e. g. for ovens,
chemical processes)
Professional light dimming (studios,
theaters)
