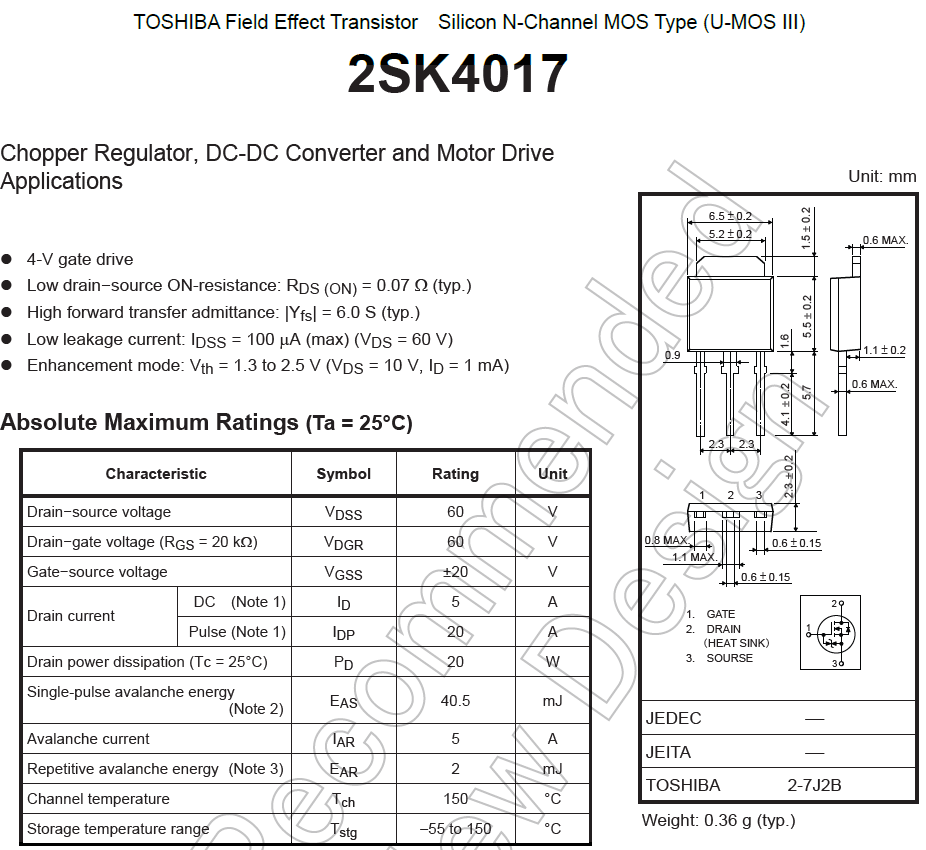

ماسفت 60 ولت 5 آمپرN کانال D2pak-N-Channel MOSFET, 5 A, 60 V / TO-251
Chopper Regulator, DC-DC Converter and Motor Drive
Applications
4-V gate drive
Low drain−source ON-resistance: RDS (ON) = 0.07 Ω (typ.)
High forward transfer admittance: |Yfs| = 6.0 S (typ.)
Low leakage current: IDSS = 100 μA (max) (VDS = 60 V)
Enhancement mode: Vth = 1.3 to 2.5 V (VDS = 10 V, ID = 1 mA)
استفاده در انواع چاپرها - مبدل های DC به DC
تجهیزات الکترونیکی
اینورترها و درایورهای موتور
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
D2pak |
|
ولتاژکاری |
60V |
|
جریان کاری |
5A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
60V |
|
VGS-VGSS |
- |
|
VGS(th) |
1-2.1-2.5V |
|
ID(25°C) |
5A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
A20 |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
20W |
| RDS(on) |
0.07Ω |
|
td(ON) |
20ns |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
- |
|
دمای کاری |
150+~55- |
|
برند |
TOSHIBA |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | smd |
| ویژگی خاص | - |
