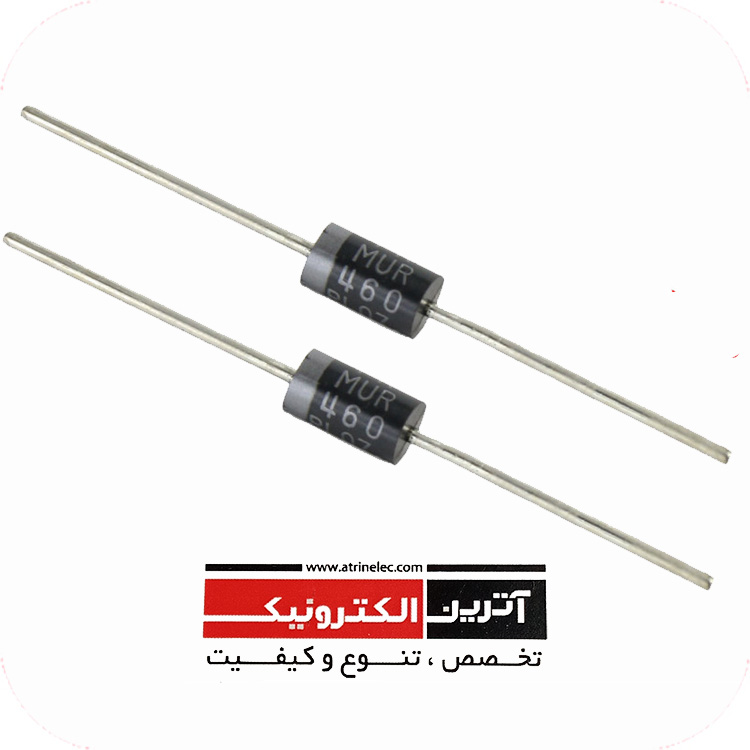

دیودالترا فست 600 ولت 4 آمپر - MUR460 ON Semiconductor Rectifiers 600V 4A UltraFast trr = 50ns
دریافت دیتا شیت
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
الترا فست |
| تعداد پین | 2 |
| پکیج |
DO-201 |
| ولتاژکاری |
600V |
| جریان کاری |
4A |
| توان |
- |
| VZ |
- |
| VRRM | 600V |
| VRMS | |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV | |
|
IFRM |
- |
|
IFSM |
|
|
(IR(25°C |
|
|
(IR(HIGH TEMP |
|
|
CJ |
|
|
Trr |
|
|
ابعاد |
|
|
دمای کاری |
|
|
برند |
|
|
کشور سازنده |
چین |
|
کیفیت |
معمولی |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
These state−of−the−art devices are a series designed for use in
switching power supplies, inverters and as free wheeling diodes.
Features
• Ultrafast 25 ns, 50 ns and 75 ns Recovery Times
• 175°C Operating Junction Temperature
• Low Forward Voltage
• Low Leakage Current
• High Temperature Glass Passivated Junction
• Reverse Voltage to 600 V
• Shipped in Plastic Bags, 500 per Bag
• Available in Tape and Reel, 1500 per Reel, by Adding a “RLG’’
Suffix to the Part Number
• MUR460 available in Fan Fold Ammo Pak, 1000 per Box,
by adding a “FFG” suffix to the part number
• These are Pb−Free Packages*
Mechanical Characteristics:
• Case: Epoxy, Molded
• Weight: 1.1 Gram (Approximately)
• Finish: All External Surfaces Corrosion Resistant and
Terminal Leads are Readily Solderable
• Lead Temperature for Soldering Purposes:
260°C Max. for 10 Seconds
• Polarity: Cathode indicated by Polarity Band
