1200V,200A,infineon,2-Pack 62mm C-series module with fast trench/fieldstop IGBT4 and optimized Emitter Controlled diode ماژول 1200 ولت 200 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال
1200V,200A,infineon,2-Pack
ماژول 1200 ولت 200 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال

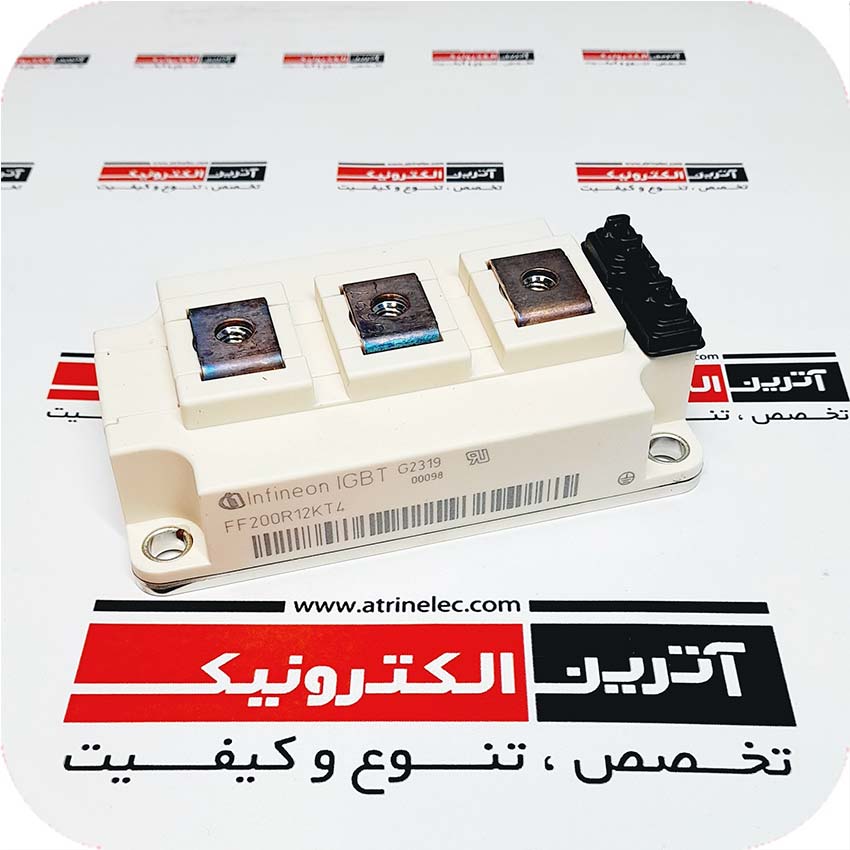

FF200R12KT4
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دو iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
4 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
200A |
|
VCE |
1200V |
| IC(25°C) |
320A |
|
IC(HIGH TEMP) |
200A |
|
VGE |
±20V |
|
Ptot-PD |
1400W |
|
VGE(th) |
5.8V |
|
VCE(sat) |
3.20-3.70V |
|
ICM-IC PULSE |
320A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.17µs |
|
tr |
0.045µs |
|
td(off) |
0.52µs |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
106.4x61.4x30.5mm |
|
دمای کاری |
125+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون آلمان |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل فرکانس بالا و سریع |
