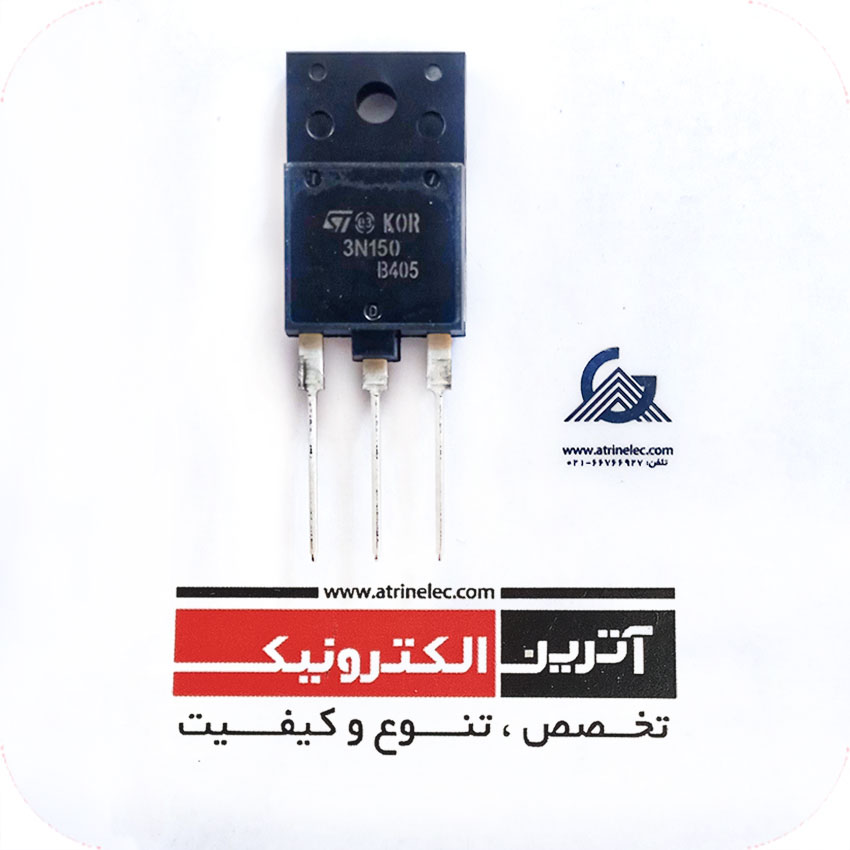

N-channel 1500 V, 2.5 A, 6 Ω typ., PowerMESH Power MOSFETs ماسفت قدرت 1500 ولت 2.5 آمپر ST ساخت کره TO-3PF RDS(on) = 9Ω
دوام بسیار بالا و کیفیت بالا
استفاده بیشتر در انواع پاورهای صنعتی- سوئیچینگ ها- ماینر ها
FEAUTURES
100% avalanche tested
• Intrinsic capacitances and Qg minimized
• High speed switching
• Fully isolated TO-3PF plastic package, creepage distance path is 5.4 mm (typ.)
Applications
• Switching applications
Description
These Power MOSFETs are designed using the STMicroelectronics consolidated
strip-layout-based MESH OVERLAY process. The result is a product that matches or
improves on the performance of comparable standard parts from other
manufacturers.
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3PF |
|
ولتاژکاری |
1500V |
|
جریان کاری |
2.5A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
1500V |
|
VGS-VGSS |
±30V |
|
VGS(th) |
- |
|
ID(25°C) |
2.5A |
|
ID(HIGH TEMP) |
1.6A |
|
IDM-IDP |
10A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
140W |
| RDS(on) |
9Ω |
|
td(ON) |
24ns |
|
tr |
47ns |
|
td(off) |
45ns |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
10.54x15.24x4.69mm |
|
دمای کاری |
175+~55- |
|
برند |
ST |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | DIP |
