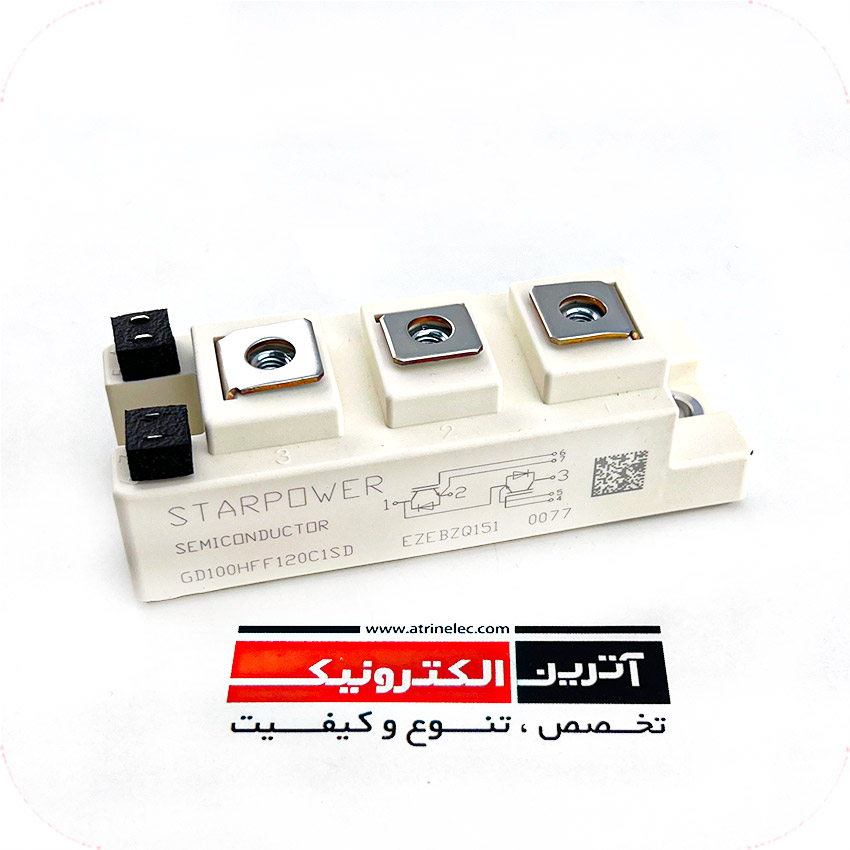

ماژول آی جی بی تی 1200 ولت 100 آمپر دوبل 1200V/100A 2 in one-package, IGBT Modules استار پاور starpower
1200V/100A 2 in one-package, IGBT Modules ,S
ماژول 1200 ولت 100 آمپردوبل
SPT IGBT Modules
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورتر جوشکاری و صنایع جوش و برش
و......
دوبل - نیم پل
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
5 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
100A |
|
VCE |
1200V |
| IC(25°C) |
149A |
|
IC(HIGH TEMP) |
100A |
|
VGE |
±20V |
|
Ptot-PD |
511W |
|
VGE(th) |
5.2-6.8V |
|
VCE(sat) |
1.90-2.35V |
|
ICM-IC PULSE |
200A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
- |
|
دمای کاری |
150+~40- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
- |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل |
