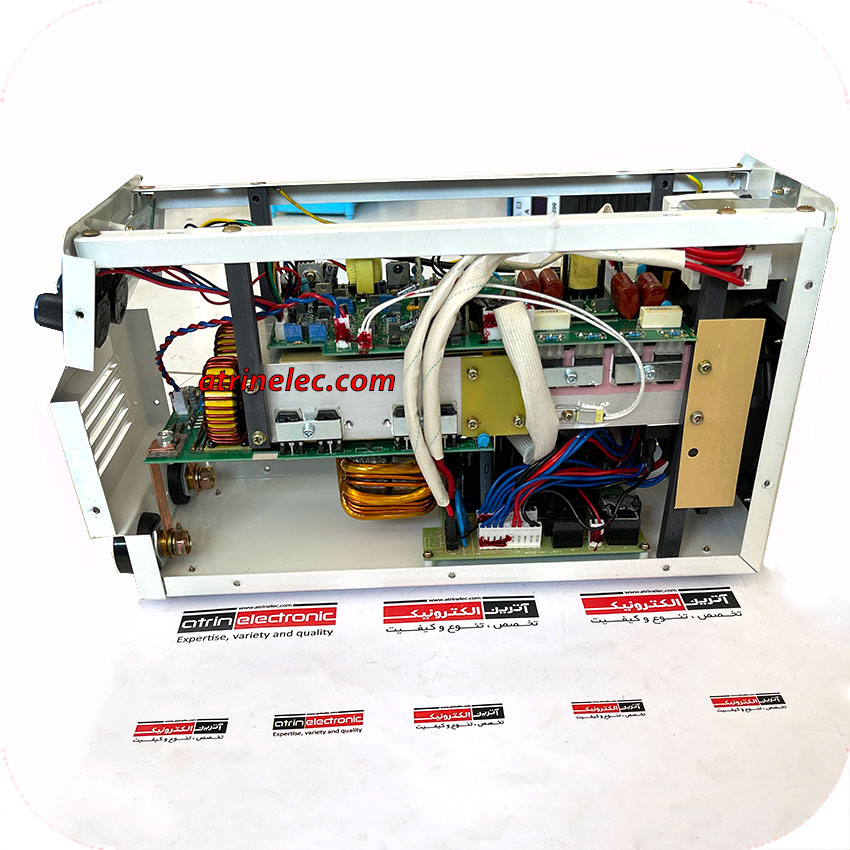

8 عدد IGBT مدل 40 آمپری 40N60FD2 و 8 دیود قدرتمند 40 آمپری - 250 آمپر واقعی-دو ولوم نمایشگر - سلف خروجی TDK ژاپن قابلیت 2 ولوم - نمایشگر-PCB بسیار باکیفیت و عایق قطعات بالاترین کیفیت - برد کنترل smd
کیفیت بسیار بالا و مطابق با دستگاه های موجود
تست شده با IGBT اورجینال40N60
ماسفت تغذیه K3878
ترانس تغذیه اصلی 200:12:22:22
ترانس پالس 15:15
درایور و اسیلاتور UC3846
برد درایور بسیار با کیفیت
برد قابلیت 2 ولوم جریان و ARC FORCE دارد و نصب میشود.
سوکت نمایشگر و اتصال به نمایشگر
سوکت و سیم بندی دستگاه 250 آمپر 2 ولوم و نمایشگر به شرح زیر میباشد .
ای سی تقویت کننده ،مقایسه کننده ، اپ امپ چهار تایی و ولتاژ کاری ±18 ولت LOW NOISE J-FET QUAD OPERATIONAL AMPLIFIERS
میکروکنترلر 8 بیت اتمل با فلش 32 کیلو بایت و فرکانس 16 مگاهرتز-اس ام دی
مقاومت کربنی220 کیلو اهم 1/2 وات با تلرانس 5 درصد - چهار رنگ 0.5w Axial resistor
350 وات -پاور سوئیچینگ 15 ولت 23.5 آمپر فلزی و صنعتی 350W Single Output Switching Power Supply قابلیت تنظیم ولتاژ خروجی کیفیت بالا
