مبدل آنالوگ به دیجیتال 8 کانال 8 بیت سریال
Analog to Digital Converters - ADC BIT 8
ADC0838CCWM چیست؟ معرفی کامل مبدل آنالوگ به دیجیتال 8 بیتی ADC0838CCWM

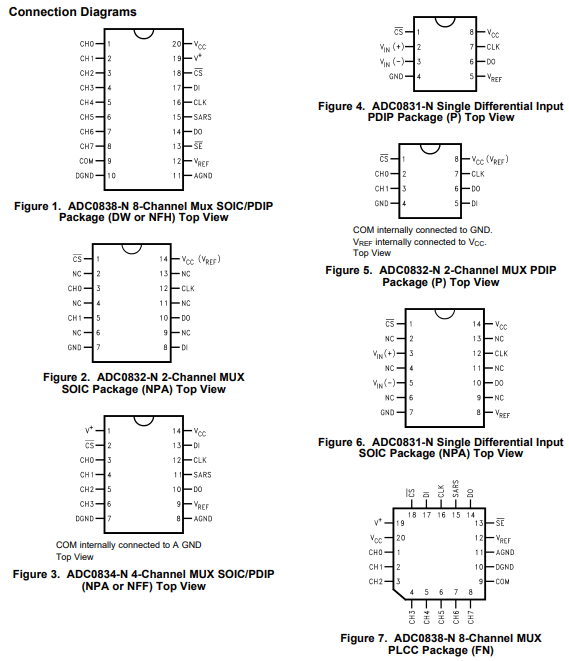

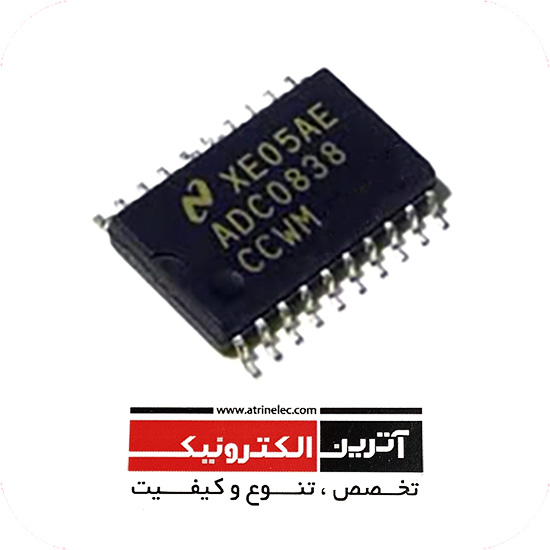

معرفی ADC0838CCWM
آیسی ADC0838CCWM یک مبدل آنالوگ به دیجیتال (ADC) هشت بیتی از خانواده ADC0838 است که توسط شرکت National Semiconductor طراحی شده و امروزه تحت برند Texas Instruments عرضه میشود. این تراشه با بهرهگیری از معماری Successive Approximation Register (SAR) قادر است سیگنالهای آنالوگ را با دقت 8 بیت به دادههای دیجیتال تبدیل کند.
ADC0838CCWM به دلیل مصرف توان پایین، رابط سریال ساده و وجود مالتیپلکسر داخلی 8 کاناله، در تجهیزات صنعتی، ابزارهای اندازهگیری، سیستمهای کنترل، پروژههای میکروکنترلری و دستگاههای مانیتورینگ کاربرد گستردهای دارد.
⸻
مشخصات فنی ADC0838CCWM
ویژگی مقدار
نوع قطعه مبدل آنالوگ به دیجیتال (ADC)
رزولوشن 8 بیت
تعداد کانال ورودی 8 کانال
معماری تبدیل SAR
ولتاژ تغذیه 5 ولت
زمان تبدیل حدود 32 میکروثانیه
رابط ارتباطی Serial / MICROWIRE
محدوده دمای کاری 40- تا 85+ درجه سانتیگراد
توان مصرفی حدود 15 میلیوات
پکیج SOIC-20 (WM)
⸻
ویژگیهای کلیدی ADC0838CCWM
1. هشت کانال ورودی آنالوگ
این تراشه دارای مالتیپلکسر داخلی 8 کاناله است که امکان اندازهگیری چندین سیگنال آنالوگ را تنها با یک ADC فراهم میکند.
2. پشتیبانی از ورودی تفاضلی
ورودیها میتوانند بهصورت Single-Ended یا Differential پیکربندی شوند که باعث افزایش دقت اندازهگیری در محیطهای نویزی میشود.
3. ارتباط سریال MICROWIRE
پروتکل MICROWIRE باعث کاهش تعداد پایههای مورد نیاز برای ارتباط با میکروکنترلر شده و طراحی مدار را سادهتر میکند.
4. مصرف انرژی پایین
توان مصرفی پایین این قطعه، آن را برای سیستمهای قابل حمل و تجهیزات باتریخور بسیار مناسب کرده است.
5. عملکرد پایدار در محیط صنعتی
بازه دمایی گسترده و مقاومت مناسب در برابر نویز، استفاده از ADC0838CCWM را در تجهیزات صنعتی امکانپذیر میسازد.
⸻
نحوه عملکرد ADC0838CCWM
عملکرد این آیسی بر اساس روش تقریب متوالی (SAR) است. ابتدا کانال ورودی موردنظر انتخاب میشود، سپس سیگنال آنالوگ نمونهبرداری شده و طی چند مرحله به مقدار دیجیتال 8 بیتی تبدیل میگردد. داده نهایی از طریق رابط سریال به میکروکنترلر یا پردازنده ارسال میشود.
⸻
کاربردهای ADC0838CCWM
این قطعه در صنایع مختلف مورد استفاده قرار میگیرد:
* سیستمهای اتوماسیون صنعتی
* تجهیزات اندازهگیری و تست
* دستگاههای مانیتورینگ دما و فشار
* تجهیزات پزشکی
* سیستمهای کنترل موتور
* پروژههای مبتنی بر Arduino و AVR
* تجهیزات جمعآوری داده (Data Acquisition)
* دستگاههای IoT و اینترنت اشیا
* تجهیزات کشاورزی هوشمند
⸻
مزایای استفاده از ADC0838CCWM
✔ دقت مناسب برای اکثر کاربردهای صنعتی
✔ امکان اتصال 8 سنسور با یک تراشه
✔ طراحی ساده و کمهزینه
✔ مصرف انرژی پایین
✔ پشتیبانی از ورودیهای تفاضلی
✔ سازگاری با انواع میکروکنترلرها
✔ قابلیت اطمینان بالا در کاربردهای طولانیمدت
⸻
تفاوت ADC0838CCWM با ADC0804
ویژگی ADC0838CCWM ADC0804
رزولوشن 8 بیت 8 بیت
تعداد کانال 8 کانال 1 کانال
رابط ارتباطی سریال موازی
ورودی تفاضلی دارد ندارد
مناسب برای چند سنسور بله خیر
تعداد پایه مورد نیاز کمتر بیشتر
⸻
جمعبندی
ADC0838CCWM یک مبدل آنالوگ به دیجیتال 8 بیتی با 8 کانال ورودی و رابط سریال MICROWIRE است که به دلیل قیمت مناسب، مصرف انرژی پایین، قابلیت پشتیبانی از ورودیهای تفاضلی و عملکرد پایدار در محیطهای صنعتی، همچنان یکی از گزینههای محبوب برای پروژههای اندازهگیری و کنترل محسوب میشود. اگر به دنبال یک ADC قابل اعتماد برای اتصال چندین سنسور به میکروکنترلر هستید، ADC0838CCWM انتخابی اقتصادی و کارآمد خواهد بود.
کلمات کلیدی سئو: ADC0838CCWM، خرید ADC0838CCWM، دیتاشیت ADC0838CCWM، مبدل آنالوگ به دیجیتال 8 بیت، ADC0838، قیمت ADC0838CCWM، 8-Bit ADC، MICROWIRE ADC، ADC چند کاناله، آی سی ADC0838.
- TI MICROWIRE Compatible—Direct Interface to COPS Family Processors
- Easy Interface to All Microprocessors, or Operates “Stand-Alone”
- Operates Ratiometrically or with 5 VDC Voltage Reference
- No Zero or Full‐Scale Adjust Required
- 2‐, 4‐ or 8‐Channel Multiplexer Options with Address Logic
- Shunt Regulator Allows Operation with High Voltage Supplies
- 0V to 5V Input Range with Single 5V Power Supply
- Remote Operation with Serial Digital Data Link
- TTL/MOS Input/Output Compatible
- 0.3 in. Standard Width, 8‐, 14‐ or 20‐Pin PDIP Package
- 20 Pin PLCC Package (ADC0838-N Only)
- SOIC Package
Key Specifications
- Resolution: 8 Bits
- Total Unadjusted Error: ±½ LSB and ±1 LSB
- Single Supply: 5 VDC
- Low Power: 15 mW
- Conversion Time: 32 μs
All trademarks are the property of their respective owners.
The ADC0831 series are 8-bit successive approximation A/D converters with a serial I/O and configurable input multiplexers with up to 8 channels. The serial I/O is configured to comply with the TI MICROWIRE serial data exchange standard for easy interface to the COPS family of processors, and can interface with standard shift registers or μPs.
The 2‐, 4‐ or 8‐channel multiplexers are software configured for single‐ended or differential inputs as well as channel assignment.
The differential analog voltage input allows increasing the common‐mode rejection and offsetting the analog zero input voltage value. In addition, the voltage reference input can be adjusted to allow encoding any smaller analog voltage span to the full 8 bits of resolution.
