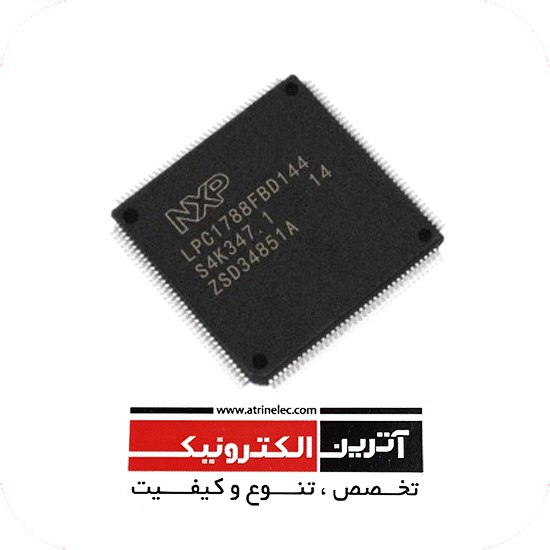

LPC1788FBD144 واردات از DIGIKEY اتریش - اورجینال

نقد و بررسی اجمالی

پردازنده ARM Cortex-M3 با فرکانس 120MHz ظرفیت 512 کیلو بایت LPC1788FBD144 is a High-performance Cortex-M3 microcontroller with 512kB flash, 96kB SRAM, Ethernet, USB and is offered in LQFP144 package

معرفی کامل میکروکنترلر LPC1788FBD144

میکروکنترلر LPC1788FBD144 یکی از قدرتمندترین اعضای خانواده LPC1700 شرکت NXP Semiconductors⁠ است که بر پایه هسته ARM Cortex-M3 طراحی شده و برای کاربردهای صنعتی، تجهیزات شبکه، سیستم‌های HMI، کنترل موتور، نمایشگرهای گرافیکی و سیستم‌های اندازه‌گیری پیشرفته مورد استفاده قرار می‌گیرد. این تراشه به دلیل برخورداری از Ethernet، USB، LCD Controller، حافظه داخلی بالا و رابط‌های ارتباطی متنوع، انتخابی ایده‌آل برای پروژه‌های Embedded حرفه‌ای محسوب می‌شود.

⸻

مشخصات کلی LPC1788FBD144

مشخصه مقدار
هسته پردازشی ARM Cortex-M3
فرکانس کاری 120MHz
حافظه Flash 512KB
حافظه SRAM 96KB
EEPROM داخلی 4KB
ولتاژ کاری 2.4V تا 3.6V
تعداد پایه 144 Pin LQFP
دمای کاری -40 تا +85 درجه سانتی‌گراد
تعداد GPIO تا 109 پایه
ADC 12Bit – 8 Channel
DAC 10Bit
Ethernet 10/100 Mbps
USB Host / Device / OTG
CAN 2 کانال
UART 5 کانال
SPI/SSP 3 کانال
I2C 3 کانال
LCD Controller داخلی
SD/MMC پشتیبانی می‌شود
DMA 8 Channel GPDMA

⸻

ویژگی‌های برجسته LPC1788FBD144

1. پردازنده ARM Cortex-M3 با فرکانس 120MHz

هسته Cortex-M3 عملکرد پردازشی بسیار بالایی را در کنار مصرف توان پایین فراهم می‌کند. این پردازنده دارای:

* NVIC برای مدیریت وقفه‌ها
* SysTick Timer
* JTAG و SWD Debug
* پشتیبانی از RTOS
* قابلیت اجرای برنامه‌های پیچیده صنعتی

می‌باشد.

⸻

2. حافظه داخلی بزرگ

این تراشه دارای:

* 512KB حافظه Flash
* 96KB حافظه SRAM
* 4KB EEPROM

است که برای ذخیره برنامه‌های حجیم، رابط‌های گرافیکی و داده‌های کاربردی کاملاً مناسب می‌باشد.

⸻

3. کنترلر LCD داخلی

یکی از مهم‌ترین مزیت‌های LPC1788 وجود LCD Controller داخلی است.

پشتیبانی از:

* TFT LCD
* STN LCD
* رابط RGB
* نمایشگرهای صنعتی رنگی

باعث شده این تراشه در ساخت HMI و پنل‌های صنعتی بسیار محبوب باشد.

⸻

4. پورت Ethernet داخلی

وجود MAC Ethernet داخلی با پشتیبانی از:

* 10Base-T
* 100Base-TX
* MII
* RMII

امکان طراحی تجهیزات شبکه صنعتی، IoT و وب‌سرورهای Embedded را فراهم می‌کند.

⸻

5. رابط USB 2.0

LPC1788 از USB Full-Speed پشتیبانی می‌کند و قابلیت کار در حالت‌های زیر را دارد:

* USB Device
* USB Host
* USB OTG

این ویژگی برای تجهیزات ذخیره‌سازی، HMI و سیستم‌های انتقال داده بسیار کاربردی است.

⸻

6. کنترلر حافظه خارجی (EMC)

وجود External Memory Controller امکان اتصال مستقیم:

* SDRAM
* SRAM
* NOR Flash
* NAND Flash

را فراهم می‌کند.

این ویژگی برای پروژه‌های گرافیکی و سیستم‌های نیازمند حافظه بالا بسیار ارزشمند است.

⸻

7. واحد DMA قدرتمند

کنترلر 8 کاناله DMA امکان انتقال داده بدون درگیر کردن CPU را فراهم می‌کند و باعث:

* افزایش سرعت پردازش
* کاهش مصرف توان
* بهبود عملکرد سیستم

می‌شود.

⸻

امکانات ارتباطی LPC1788FBD144

این میکروکنترلر تقریباً تمامی پروتکل‌های رایج صنعتی را پشتیبانی می‌کند:

UART

* 5 کانال مستقل

SPI / SSP

* 3 کانال

I2C

* 3 کانال

CAN Bus

* 2 کانال

I2S

* رابط صوتی دیجیتال

SD/MMC

* پشتیبانی از کارت حافظه

Ethernet

* شبکه صنعتی

USB

* Host / Device / OTG

⸻

قابلیت‌های آنالوگ

ADC

* رزولوشن 12 بیت
* 8 کانال
* سرعت تبدیل تا 400kHz

DAC

* رزولوشن 10 بیت

مناسب برای:

* اندازه‌گیری صنعتی
* کنترل فرآیند
* سیستم‌های مانیتورینگ
* تولید سیگنال آنالوگ

⸻

مدهای کاهش مصرف انرژی

LPC1788 دارای چهار حالت ذخیره انرژی است:

1. Sleep Mode
2. Deep Sleep
3. Power Down
4. Deep Power Down

که موجب افزایش عمر باتری در تجهیزات قابل حمل می‌شود.

⸻

کاربردهای LPC1788FBD144

این تراشه در صنایع مختلف کاربرد گسترده‌ای دارد:

تجهیزات صنعتی

* PLC
* کنترلرهای ماشین‌آلات
* اتوماسیون صنعتی

تجهیزات پزشکی

* مانیتورهای پزشکی
* دستگاه‌های آزمایشگاهی

تجهیزات شبکه

* Gateway
* Data Logger
* Embedded Web Server

سیستم‌های HMI

* نمایشگرهای لمسی
* پنل‌های اپراتوری

کنترل موتور

* اینورترها
* سروو درایوها
* سیستم‌های حرکت

اندازه‌گیری و انرژی

* Smart Meter
* Power Meter
* سیستم‌های مدیریت انرژی

⸻

مزایای LPC1788FBD144

✅ پردازنده 120MHz Cortex-M3
✅ حافظه Flash و SRAM بالا
✅ Ethernet داخلی
✅ USB Host/Device/OTG
✅ LCD Controller داخلی
✅ EMC برای حافظه خارجی
✅ DMA هشت کاناله
✅ تعداد زیاد GPIO
✅ پشتیبانی از CAN Bus
✅ مناسب برای سیستم‌های صنعتی و HMI

⸻

جمع‌بندی

LPC1788FBD144 یک میکروکنترلر 32 بیتی صنعتی و قدرتمند از شرکت NXP Semiconductors⁠ است که با بهره‌گیری از هسته ARM Cortex-M3، فرکانس 120 مگاهرتز، حافظه 512KB Flash، رابط Ethernet، USB، LCD Controller و EMC، گزینه‌ای ایده‌آل برای طراحی سیستم‌های گرافیکی، تجهیزات صنعتی، کنترل موتور، اتوماسیون کارخانه، تجهیزات پزشکی و محصولات IoT محسوب می‌شود. این تراشه یکی از کامل‌ترین میکروکنترلرهای Cortex-M3 در کلاس صنعتی به شمار می‌رود و همچنان در بسیاری از پروژه‌های حرفه‌ای مورد استفاده قرار می‌گیرد.
